    Как правильно подобрать оборудование для ОМП кабелей: полное руководство

    Оборудование для определения мест повреждения (ОМП) кабелей является важным инструментом для специалистов, занимающихся диагностикой и восстановлением кабельных линий. От правильного выбора оборудования зависит скорость и точность локализации повреждений, что, в свою очередь, влияет на эффективность восстановления работоспособности сети.

    Поиск повреждений в кабельных линиях (КЛ) — это многоэтапный процесс, который включает предварительную локализацию (определение приблизительного участка повреждения) и точную локализацию (нахождение конкретного места дефекта). В последнее время особое внимание уделяется беспрожиговым/бездожиговым методам, которые позволяют минимизировать повреждения рядом пролегающих КЛ, трубопроводов, окружающих объектов.

    В данной статье рассмотрим основные типы оборудования для ОМП: переносные, мобильные установки и электролаборатории (ЭТЛ), а также ситуации, в которых каждый из вариантов предпочтителен.







    Переносные приборы для ОМП

     Переносные приборы — это компактные устройства, которые легко транспортировать и использовать в полевых условиях. Они предназначены для оперативной диагностики кабелей и локализации повреждений. Основной метод предварительной локализации – импульсная рефлектометрия (TDR) и беспрожиговый импульсно-дуговой (ARC, SIM, MIM) метод, а точной локализации – акустический (акустико-электромагнитный) метод. Такие приборы обычно имеют небольшой вес, удобную для транспортировки конструкцию и простой интерфейс, что делает их удобными для работы в труднодоступных местах.

    Преимущества:

    - Мобильность: их можно легко переносить и использовать на различных объектах одному специалисту.

    - Легко помещается в багажник лекгового авто.

    - Простота в использовании: не требуют специальной подготовки для работы.

    - Быстрое получение результатов: идеальны для оперативного поиска повреждений.

    - Возможность определения до 85% повреждений, в зависимости от и типа и характера.

    - Применение беспрожиговых методов.

    Недостатки:

    - Ограниченный функционал: такие приборы обычно предназначены для решения узкого круга задач.

    - Отсутствие мощного прожигающего устройства (при наличии беспрожиговыхметодов применяется очень редко).

    - Ограниченная мощность: за счет малого веса и габаритов приводит снижению выдаваемой прибром мощности.

    - В акустическом модуле используется один высоковольтный конденсатор, поэтому максимальная его эффективность (зарядная емкость) при максимальном напряжении. При снижении напряжения – снижается мощность акустического разряда, что в свою очередь снижает громкость акустического хлопка в месте повреждения. Однако при хорошем поисковом приемнике это не сильно  сказывается на эффективности ОМП.



    Применение:

    Переносные приборы оптимальны для работы на небольших объектах, предприятиях, где требуется быстрое обнаружение повреждений, а покупка дорогостоящей ЭТЛ не целесообразна.

    На более крупных предприятих перносной комплект может использоваться как дополнение к ЭТЛ. В случаях, где затруднен подъезд или транспортировка крупногабаритного оборудования, например, в горной местности или на удаленных от дорог участках.



    Мобильные приборы для ОМП

    Мобильный вариант представляет собой единую конструкцию с более мощным оборуованием, позволяющим эффективнее выполнять ОМП. Для преремещения к месту работ устанавливается на транспортные средства (например, автомобили или прицепы), а перемещение по распредустройству возможно благодаря входящей в комплект колесной базе. Это золотая середина между полнофунциональной ЭТЛ и переносным вариантом.

    Преимущества:

    - Большая мощность акустического модуля, по сравнению с переносным исполнением: применяется 3 высоковольтных кондесатора, позволяя сделать трехсупенчатую регулировку напряжения (0-8; 0-16; 0-32), при этом на каждой ступени при максимальном напряжении энергия импульса (мощность акстического разряда) будет одинаково высокой.

    - Благодаря единому корпусу, повышается электробезопасность персонала, снижается вероятность ошибки при сборке схемы измерения.

    - Расширенный функционал: не требуется подлкючения внешних устройств, все измерительные модули уже встроенны.

    - Удобство транспортировки: несмотря на большие габариты, они легко перемещаются между объектами.

    Недостатки:

    - Высокая стоимость: мобильные приборы дороже переносных.

    - Большой вес и габарит не позволяет транспортировать установку самостоятельно одному специалисту.

    - Зависимость от транспортного средства: для их использования требуется автомобиль или прицеп.

    - Отсутствие мощного прожигающего устройства (при наличии беспрожиговых методов применяется очень редко).

    Применение:

    Мобильный вариант предпочтителен для работы на крупных объектах, например больших подстанциях, где достаточно перемещения установки в пределах одного/нескольких распред. устройств. Также подходит для использования на промышленных предприятиях или в городских сетях, при необходимости можно доукомплектовать переносным прожигающим устройством, испытательным модулем. Что по возможностям и характеристикам будет соответствовать полноценной дорогостоящей ЭТЛ.

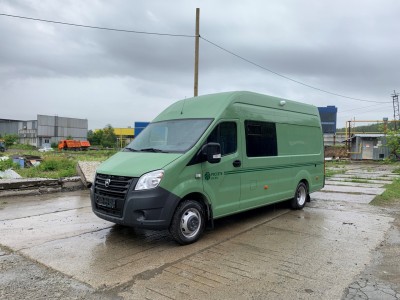

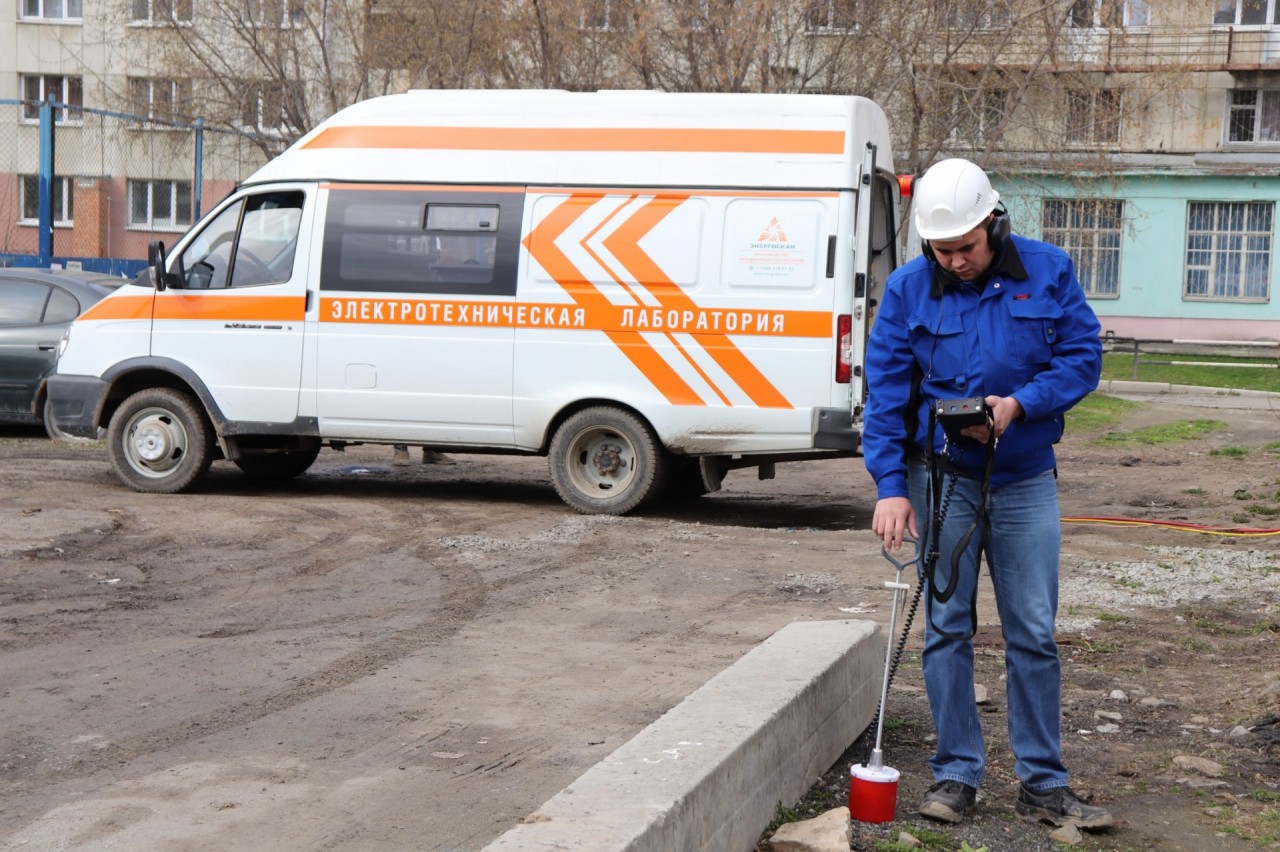

    Электролаборатории (ЭТЛ)

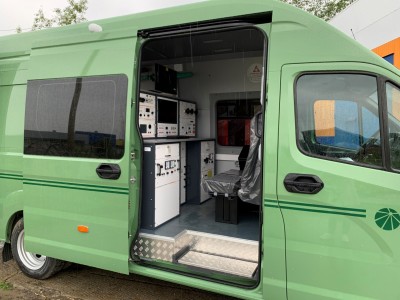

    Электролаборатории — это стационарные или передвижные комплексы, оснащенные всем необходимым оборудованием для проведения полного цикла диагностики и ОМП кабельных линий. ЭТЛ включают в себя не только приборы для ОМП, но и устройства для измерения сопротивления, испытания изоляции и других параметров.

    Преимущества:

    - Комплексный подход: позволяют проводить полную диагностику и ОМП кабелей.

    - Высокая точность и надежность: оснащены профессиональным оборудованием, обеспечивающим точные результаты максимальную безопасность для персонала (наличие блокировок и контроля потегциала на корпусе ЭТЛ.

    - Возможность работы с различными типами изоляции и повреждений КЛ.

    - Автономная работа от внутреннего источника питания



    Недостатки:

    - Высокая стоимость: ЭТЛ являются наиболее дорогостоящим вариантом.

    - Ограниченная мобильность: обязательное наличие подъезда к месту проведения работ.

    - Расстояние от места парковки ЭТЛ до испытуемого объекта ограниченно длинной испытательных кабелей.



    Применение:

    Электролаборатории предпочтительны для крупных объектов и предприятий с большим числом КЛ, где требуется комплексный подход к диагностике и ОМП кабельных линий. Чаще всего применяются на энергетических предприятиях, где ОМП является основной ежедневной задачей.



    Как выбрать подходящий вариант?

     Выбор оборудования для ОМП кабелей зависит от нескольких факторов:

    - Масштаб задачи: для небольших объектов подойдут переносные приборы, для крупных — мобильные или ЭТЛ.

    - Тип повреждения: если требуется оперативное обнаружение простых (часто распространенных) повреждений, достаточно переносного прибора. Для редких сложных случаев лучше использовать мобильные приборы или ЭТЛ.

    - Бюджет: переносные приборы являются наиболее бюджетным вариантом, тогда как ЭТЛ требуют значительных инвестиций.

    - Условия эксплуатации: для работы в труднодоступных, уделенных местах предпочтительны переносные приборы, а для остальных — мобильные или ЭТЛ.



    Заключение

     Правильный выбор оборудования для ОМП кабелей — это залог эффективной и быстрой диагностики повреждений. Переносные приборы идеальны для оперативной работы в полевых условиях, мобильные — для более сложных задач, а электролаборатории — для комплексного подхода к диагностике и ремонту. Учитывая масштаб задачи, тип повреждения и условия эксплуатации, вы сможете выбрать оптимальное оборудование, которое обеспечит высокую точность и надежность результатов.
