    Комплексная диагностика силовых трансформаторов

    Одними из самых главных элементов энергосистемы являются силовые маслонаполненные трансформаторы, а знание о реальном их техническом состоянии позволит повысить надежность энергоснабжения потребителей, сократить расходы на ремонт, а также дать информацию для оценки остаточного ресурса и срока безопасной эксплуатации трансформатора.

    Все это становится более актуальным ввиду современной тенденции перехода от планово-предупредительного обслуживания оборудования к обслуживанию по реальному техническому состоянию, что в свою очередь требует использования комплексных и современных подходов к диагностике оборудования.

    Комплексная диагностика трансформаторов позволяет:

    - получить знания о реальном техническом состоянии трансформатора

    - осуществить обнаружение дефектов на ранней стадии развития

    - сократить сроки и стоимости ремонтных работ

    - осуществить оптимизацию срока службы оборудования

    - избежать аварийных отключений

     В программу диагностики входит расширенный комплекс испытаний и диагностических работ, в том числе, со специальными режимами работы трансформатора, позволяющий в полной мере получить информацию о техническом состоянии силового трансформатора. В работе используются современное оборудование и передовые методики диагностики.

     Комплексное диагностическое обследование силовых трансформаторов включает следующие этапы.

    Подготовительный этап

    Прохождение инструктажей;

    Оформление допуска к работам;

    -  Анализ конструкции, характерных повреждений, дефектов и отказов;

    -  Анализ режимов работы и особенностей эксплуатации обследуемого оборудования;

    Ознакомление с эксплуатационной документацией, результатами эксплуатационных измерений, испытаний и проверок.



    Проведение изоляционных и электромагнитных измерений

    Измерение потерь холостого хода при пониженном напряжении;

    Измерение изоляционных характеристик обмоток (tg δ, R60, емкости);

    Измерение изоляционных характеристик высоковольтных вводов (tg δ, R60, емкости);

    Измерение коэффициента трансформации и проверка группы соединения обмоток;

    Измерение сопротивления обмоток постоянному току;

    Измерение сопротивления короткого замыкания Zк трансформатора для основного и дополнительных сочетаний, а также FRSL.

     Для проведения изоляционных и электромагнитных измерений силового трансформатора могут быть использованы или комплексные системы, например STS-5000 (ISA Altanova group) (Гипперссылка: https://www.energoskan.ru/catalog/tovar/sts-5000/), или переносные комплекты приборов (Рис 1.1 и 1.2).

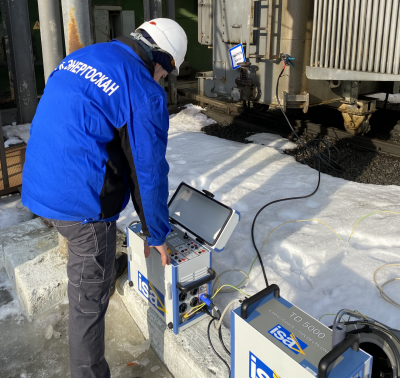

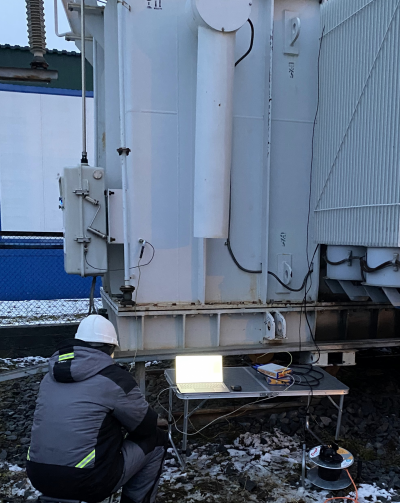

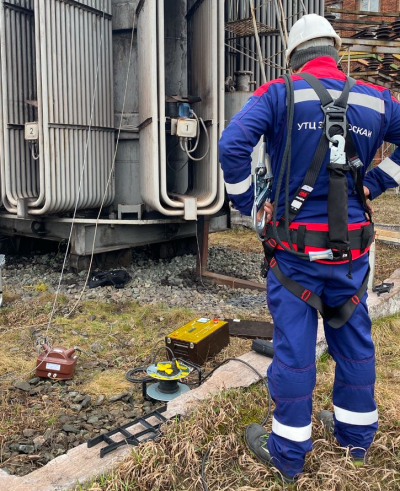

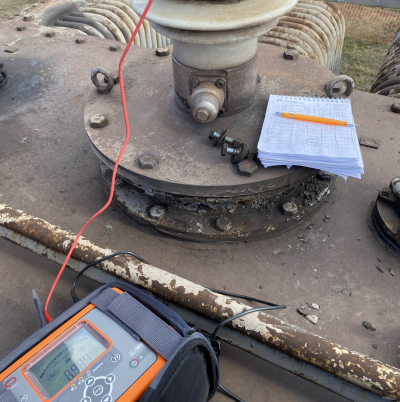

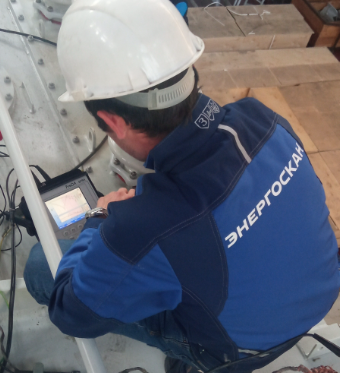

    Рисунок 1.1 и 1.2 - Проведение изоляционных и электромагнитных испытаний силового трансформатора

     Проведение специальных измерений и испытаний

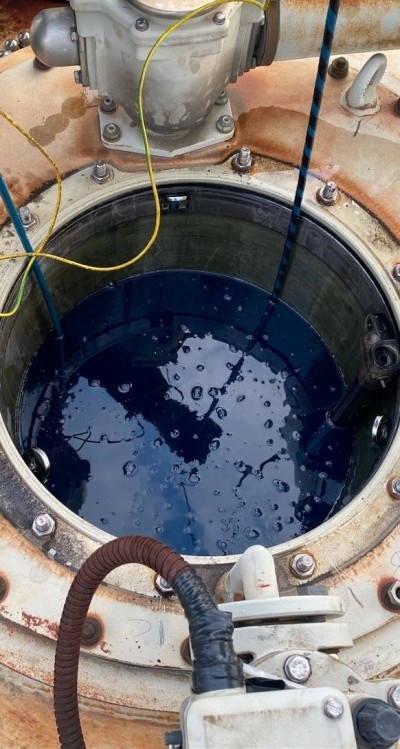

     Внешний осмотр оборудования, вспомогательных систем и узлов;

    Измерение уровня частичных разрядов электрическим методом;

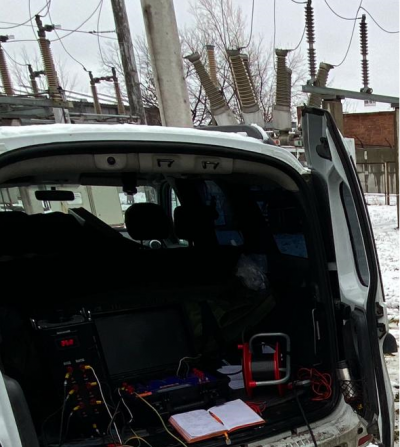

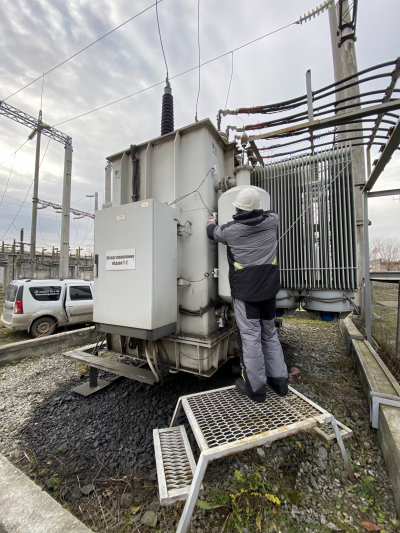

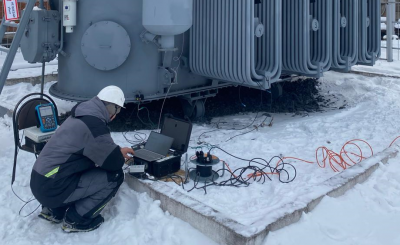

    Рисунок 2.1 и 2.2 - Проведение измерений уровня частичных разрядов электрическим методом.

     Методика позволяет определить уровень разрядной активности, вид ЧР (шаблон PRPD), количество источников, спектр, а также статистические параметры Вейдбула.

     -  Измерение частичных разрядов акустическим методом;

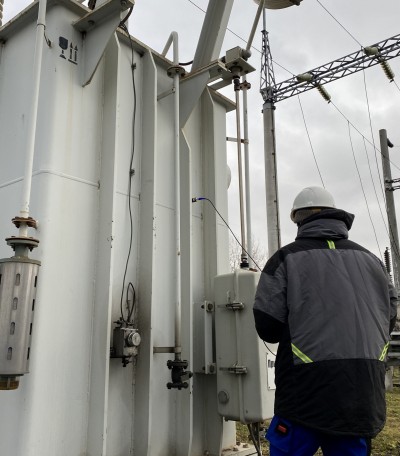

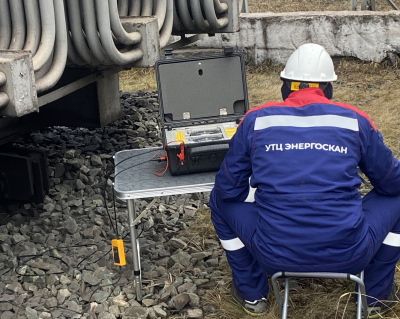

      Рисунок 3. - Измерение ЧР акустическим методом. Как правило акустические измерения проводится совместно с электрическим методом и позволяет произвести локализацию ЧР внутри бака силового трансформатора. Акустические датчики последовательно устанавливаются по периметру бака трансформатора и производится измерение.

     -  Измерение влажности твердой изоляции в диапазоне частот методом диэлектрической спектроскопии DFR;

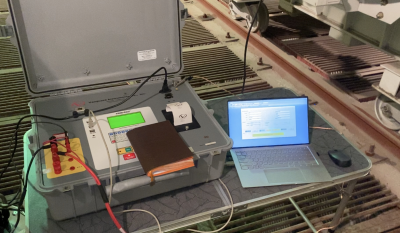

    Рисунок 4. Измерение влагосодержанием методом DFR. Даная методика позволяет безразборным способом (математическое моделирование и расчет с помощью программного обеспечения измерительной системы) определить обобщенную влажность твердой изоляции исследуемого участка.

    Измерение изоляционных характеристик по зонам (tg δ, R60, емкости)

     Рисунок 5. - Измерение изоляционных характеристик (дополнительные измерения по дополнительным схемам с применением экранирования).

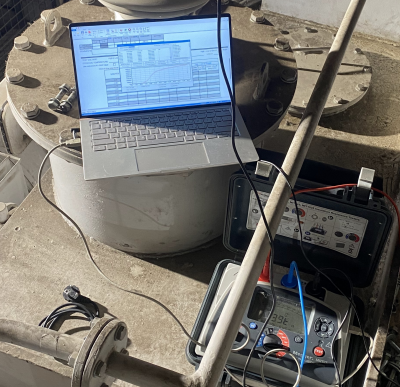

     -  Измерение абсорбционных характеристик изоляционных участков.

    Рисунок 6. - Измерение абсорбционных характеристик (получение информации о состоянии изоляции путем ее заряда и разряда в интервале времени с заданной дискретностью и применением внутреннего и внешнего программного обеспечения).

     -  Проверка механического состояния обмоток в диапазоне частот от 20 Гц до 2 МГц методом SFRA;

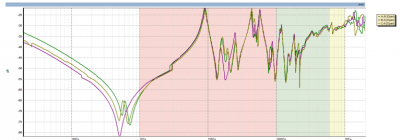

     Рисунок 7.1 и 7.2. - Снятие частотной характеристики силового трансформатора (позволяет выявить механические деформации обмоток, их смещения, проблемы с магнитопроводом, смещение отводов и другие дефекты).

     - Динамическое измерение сопротивления обмоток постоянному току при проверке устройства переключение под нагрузкой (РПН) методом DRM;

     Рисунок 8.1 и 8.2 – Проверка РПН методом DRM. Производится на резистивных (быстродействующих) РПН, позволяет выявить дефекты контактной системы, определить состояние токоограничивающих элементов, синхронизацию и д.р.

     - Непосредственное осцилографирования контактора РПН.

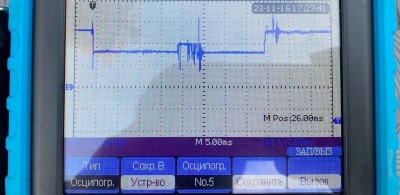

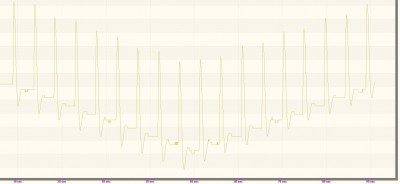

      Рисунок 9.1 и 9.2 Осциллографирование контактора РПН. Данная методика может производится дополнительно на резистивных (быстродействующих) РПН для определения их состояния.

     -   Вибрационное обследование бака трансформатора в режиме холостого хода и под нагрузкой;

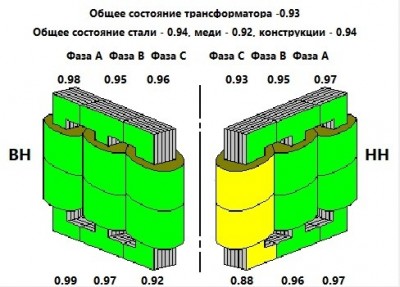

     Рисунок 10.1 и 10.2 – Вибрационное обследование бака (измерение вибрационных характеристик производится на стеках бака виброанализатором в режиме холостого и под нагрузкой и может выявить проблемы с прессовкой обмоток и магнитопровода).

     - Тепловизионное обследование трансформатора, системы охлаждения, высоковольтных вводов, внешних контактных соединений, разрядников, ОПН, вторичных цепей

     Рисунок 11 Пример тепловизионного обследования силового трансформатора.

     -  Ультрафиолетовое обследования внешней изоляции.

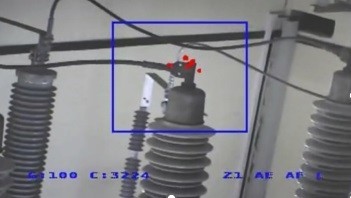

     Рисунок 12. Пример коронного разряда при ультрафиолетовом обследовании ввода фазы В силового трансформатора. Коронный разряд также был зафиксирован при электрическом измерений ЧР силового трансформатора.

     -  Измерение шумовых характеристик силового трансформатора.

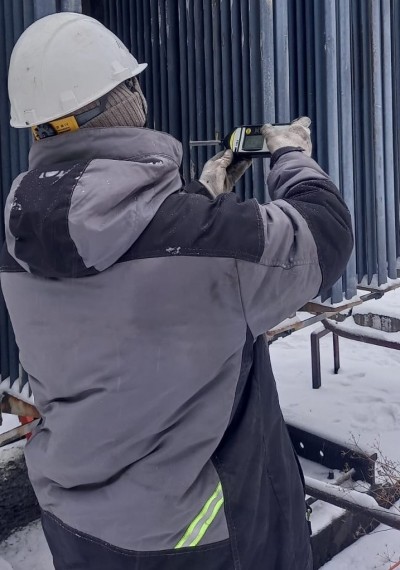

    Рисунок 13. Измерение шумовых характеристик силового трансформатора

     - Ультразвуковое обследование трансформатора.

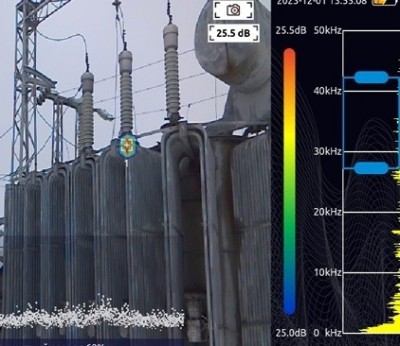

     Рисунок 14. Пример дефекта при ультразвуковом обследовании трансформатора

     - Обследование встроенных трансформаторов тока

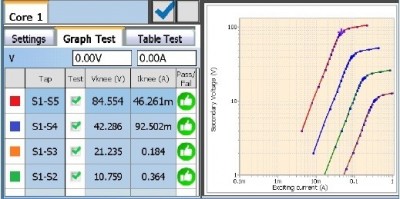

    Рисунок 15. Снятие ВАХ ТТ. Встроенные трансформаторы тока находятся в адаптерах силового трансформатора в общем баке. Для данного обследования может использоваться специализированный прибор ICT-1 (ISA Altanova group), который позволяет произвести все измерения ТТ за одно подключение.

    Отбор проб и анализ масла

     Наша компания предлагает три комплекса по КД трансформаторов, которые различаются по объему специальных испытаний. Так же может быть подобран объем испытаний в каждом конкретном случае под нужды заказчика.



     Тенденция в пользу комплексной диагностики.

    Приемосдаточные/эксплуатационные/периодические испытания не дают полной информации о состоянии силовых трансформаторов и диагностируются не все узлы (элементы).

    Комплексная диагностика особенно актуальна для:

    - трансформаторов, отработавших установленный срок службы, а как известно риск выхода таких трансформаторов из строя из-за внутренних повреждений по статистике возрастает;

    - трансформаторов, которые перенесли последствия аварийных режимов на подстанции (короткие замыкания, неполнофазные режимы, перенапряжения, уравнительные токи);

    - загруженные трансформаторы - ресурс трансформаторов прежде всего задается состоянием изоляции (степенью полимеризации), а на ее ресурс влияют эксплуатационные (температурный режим) и внутренние факторы (влажность, кислотность);

    -  особо ответственные трансформаторы, отключение которых приведет к большим финансовым потерям;

    - трансформаторов с отклонениями по нормам хроматографических анализов или результатов ПСИ, особенно когда не получается установить причину несоответствия;

    - трансформаторов с дефектами, которые запланированы на производство капитального ремонта;



    Выбор организации для проведения КД силовых трансформаторов:

    - персонал (технические специалисты имеющие опыт работа)

    - дилерские связи с производителями самого передового диагностирующего (испытательного) оборудования такими как Altanova group, Baur и другие.

    - наличие полного парка самых передовых испытательных переносных приборов и передвижной электротехнической лаборатории ЭТЛ Scan 3 Энергоскан (ссылка).

    - наличие электротехнической лаборатории и лаборатории неразрушающего контроля

    - организация  более 10 лет работы в сфере электроэнергетики



    Более подробно по каждому виду( этапу) комплексного диагностического обследования силовых трансформаторов можно будет ознакомится в серии статей размещенных на нашем сайте.
