    Как выбрать передвижную электротехническую лабораторию (ЭТЛ): ключевые критерии, выбор шасси и оборудования

    Мобильные электротехнические лаборатории (ЭТЛ) — это специализированные автомобили, оснащенные оборудованием для испытаний, обслуживания и диагностики электротехнического оборудования.  Они широко используются различными электросетевыми компаниями, энергослужбами промышленных предприятий, сервисными компаниями и т.д. Выбор такой лаборатории — ответственная задача, которая требует учета множества факторов. В этой статье мы рассмотрим основные критерии выбора.

    1. Определите задачи лаборатории

    Перед выбором ЭТЛ важно четко определить, для каких задач она будет использоваться.

    Основной функционал:

    - Испытание и поиск повреждения кабельных линий (+ опционально диагностика кабельных линий)

    - Испытание силовых трансформаторов и прочего подстанционного оборудования (+ опционально диагностика подстанционного оборудования)

    - Проверка релейной защиты и автоматики

    - Комбинированные ЭТЛ (сочетающие вышеперечисленные функции).

    От задач зависит набор оборудования и функциональность лаборатории.



    2. Выбор шасси

    Мобильные лаборатории могут быть выполнены на базе различных видов шасси. В статье в качестве примеров используются отечественные марки так как они наиболее доступны сегодня на рынке:

    - Цельнометаллические фургоны с максимальной разрешенной массой до 3,5 т. (например Газель Некст до 3,5 т., рис.1) – наиболее подходят для работы в городских условиях или в рамках территории предприятий с хорошей дорожной инфраструктурой. Главными преимуществами являются относительно малые габариты (особенно высота) автомобиля и возможность управления транспортом с ВУ категории B.

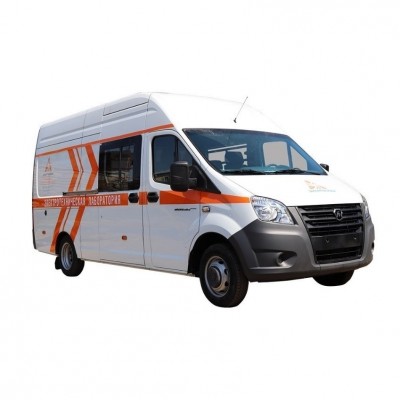

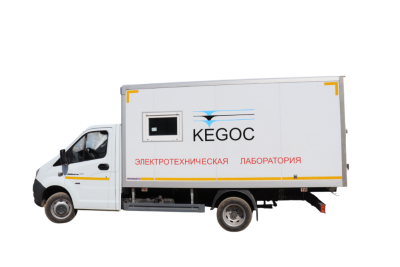

    Рисунок 1. ЭТЛ на базе Газель Некст (до 3,5т.)

     - грузовые автомобили с максимальной разрешенной массой до 4,6т. (например, Газель Некст до 4,6 тонн и другие фургоны сопоставимые по размерам) – все-еще довольно компактные решения с большей грузоподъемностью, чем автомобили до 3,5 т. Особенно актуально, когда важно сочетание относительно малых размеров, но требуемый комплект оборудования имеет значительную массу и автомобиль 3,5 т будет с перевесом (или работать на пределе своей грузоподъемности 24/7).



    Рисунок 2. ЭТЛ на базе Газель Некст (до 4,6 т.)

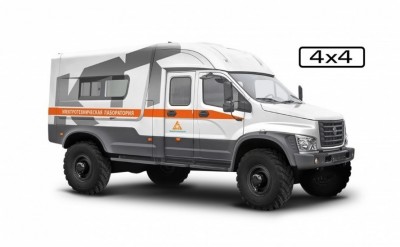

     - грузовые автомобили с максимальной разрешенной массой до 8,7 т (например Газон Некст или Садко Некст) – среднегабаритные решения высокой грузоподъемности. Есть решения высокой проходимости (Садко Некст 4х4). Фургон может быть выполнен как из сэндвич-панелей, так и на базе стеклопластикового каркаса.



    Рисунок 2.1 и 2.2 ЭТЛ на базе Газель Некст (до 4,6 т.)

     - грузовые автомобили с максимальной разрешенной массой более 10 т (например Камаз) – автомобиль с большими габаритами позволяет разделить фургон на несколько частей, дополнительно к ЭТЛ добавив жилой модуль или любой другой по желанию (мобильную мастерскую, среднегабаритные ДГУ и т.д.)

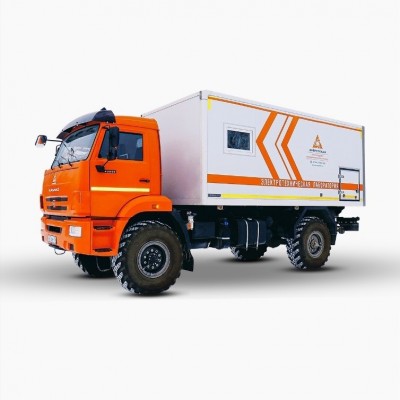

    Рисунок 3. ЭТЛ на базе 2х-осного и 3х-осного Камаза

     - Без шасси (прицепы и контейнеры) – специфические решения, подходящие малому количеству потребителей, но имеют место быть.

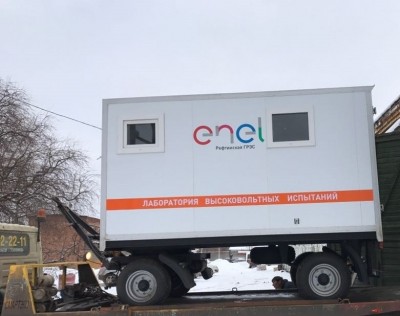

    Рисунок 4. ЭТЛ на базе 2х-осного прицепа

     При выборе шасси необходимо руководствоваться следующими принципами:

    - местонахождение обслуживаемых объектов. Выбирать типы автомобилей, которые «смогут» проехать до этих объектов (например, по бездорожью) или им будет разрешен проезд (например, некоторые муниципалитеты запрещают или требуют пропуск для проезда транспорта с разрешенной массой более 3,5 т.). В свою очередь, если продвижение до объектов происходит на большие расстояния по относительно хорошим дорогам и трассам, нет необходимости брать внедорожные варианты исполнения техники (повышенная вибрация из-за высокого протектора шин, повышенный износ агрегатов, отвечающих за полный привод)

    - находить компромисс между грузоподъемностью автомобиля и желанием иметь комплект оборудования с высокой суммарной массой (например, комбинированную ЭТЛ с оборудованием высокой мощности, большим количеством дополнительного оборудования и мощным автономным источником питания).

    - большие габариты и высота фургонов могут не позволить свободно передвигаться по территории предприятия или заехать на ОРУ, чтобы ближе подъехать к испытуемому оборудованию

    - необходимость наличия отсека для отдыха и приема пищи для ЭТЛ работающих на удаленных малонаселенных объектах.



    3. Комплектация оборудованием

    Оснащение лаборатории зависит от ее назначения и от типа лаборатории (см. п. 1). Основные виды оборудования:

    Для кабельных лабораторий:

    - Высоковольтная испытательная установка испытания постоянным напряжением и/или напряжением сверхнизкой частоты (СНЧ)

    - Мегаомметр

    - Рефлектометр и присоединительные устройства для реализации беспрожиговых методов

    - Установка прожига/дожига

    - Генератор высоковольтных импульсов и акустический (акустико-электромагнитный) поисковый комплект

    - Генератор звуковой частоты и трассопоисковый комплект

    - Прибор выбора кабеля из пучка

    - Прибор поиска повреждения оболочки кабеля

    - Дорожное колесо или GPS приемник (с функцией определения пройденного расстояния)

    - СИЗы

    Для трансформаторной (подстанционной) лаборатории:

    - Высоковольтная установка испытания переменным 50 Гц и постоянным напряжением

    - Мегаомметр

    - Измеритель тангенса угла диэлектрических потерь и емкости

    - Измеритель электромагнитных параметров силовых трансформаторов (Ктр, Rобмоток, Zк, Iхх и Pхх) - комплексный прибор или отдельные приборы

    - Трехфазный ЛАТР (при необходимости)

    - Специализированные приборы (для проверки различных видов оборудования, например: РПН, высоковольтных выключателей, сетей заземления, сетей 0,4 кВ, испытания трансформаторного масла, измерения влагосодержания трансформаторов, снятия частотной характеристики трансформаторов SFRA и т.д)

    Общее для всех типов лабораторий:

    - Система управления (бывают аналоговые, компьютеризированные и комбинированные)

    - Системы безопасности (контроль открытия дверей высоковольтного отсека, система контроля заземления и наличия потенциала на шасси, система автоматического разряда и заземления высоковольтных установок, видимый разрыв цепи питания ЭТЛ, система аварийного отключения подачи напряжения, световая и звуковая сигнализация подачи напряжения)

    - Кабельная стойка и комплект кабелей, соответствующий функционалу лаборатории

    - Автономный источник питания (при необходимости)

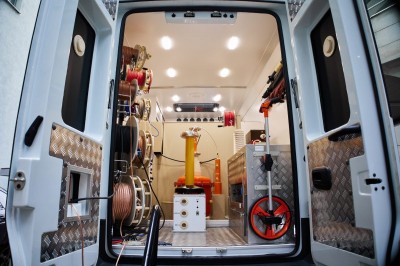

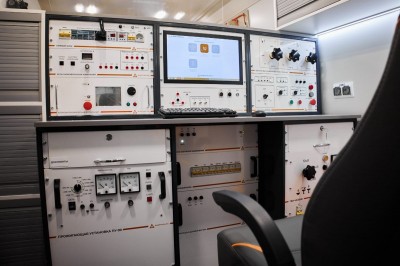

    Рис. 5.1 Пример исполнения отсека оператора комбинированной ЭТЛ

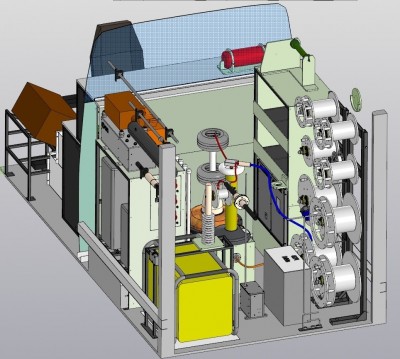

    Рис. 5.2 Пример исполнения высоковольтного отсека комбинированной ЭТЛ



    4. Эргономика и удобство работы

    - Планировка — оборудование должно быть размещено так, чтобы обеспечить удобный доступ и безопасность оператора (все серьезные производители ЭТЛ могут предоставить 3D модель размещения оборудования при компоновке ЭТЛ)

    - Климат-контроль — в ЭТЛ может быть смонтирована система автономного отопления или кондиционирования.

    - Места для хранения — инструментов, приборов, СИЗов, спецодежды и документации.

    - Система видеонаблюдения – система контроля и записи окружающей и внутренней обстановки ЭТЛ

    - Система освещения – яркие плафоны, установленные как в отсеке оператора так и в высоковольтном отсеке с питанием как о сети 220 В (при подключении ЭТЛ к источнику питания) так и от бортовой сети автомобиля

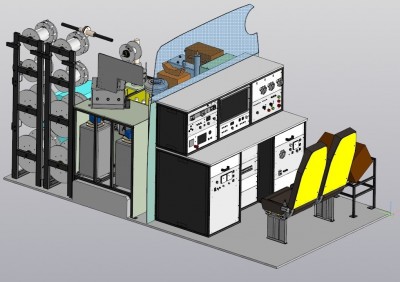

    Рисунок 6. 3D модель компоновки ЭТЛ



    5. Производитель и гарантии

    Выбирайте проверенных производителей ЭТЛ, которые предоставляют гарантию на поставляемое оборудование и шасси. Убедитесь в наличии сервисной поддержки, системы технического обслуживания и возможности модернизации лаборатории.

    Производители ЭТЛ в своей массе делятся на тех, кто разрабатывает и производит ЭТЛ целиком (в том числе и силовые блоки) и на тех, кто закупает силовые блоки у других производителей, а сами только производят монтаж этого оборудования на шасси. Полный комплекс услуг по послепродажному обслуживанию, могут предоставить только первые.

    Измерительное оборудование ЭТЛ должно быть внесено в Государственный реестр средств измерений.

    При поставке оборудования, поставщик должен предоставить полный комплект документации на ЭТЛ: руководства по эксплуатации, паспорта, схемы, сертификаты и свидетельства, комплект документов для постановки ЭТЛ на учет в ГИБДД (ГАИ).

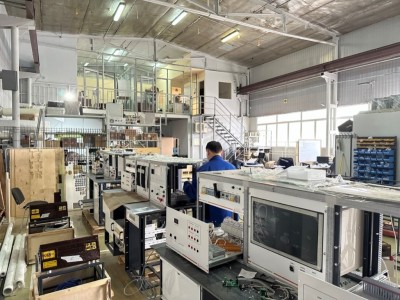

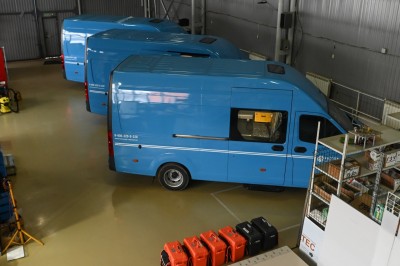

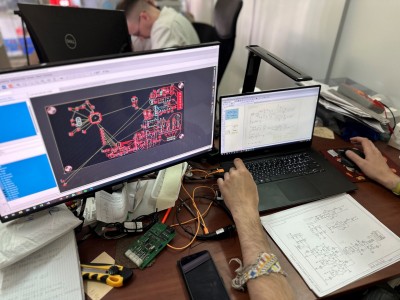

    Рисунок 7. Разработка, производство и сборка ЭТЛ в компании «УТЦ Энергоскан»



    Заключение

    Выбор мобильной электротехнической лаборатории — это инвестиция в надежность и эффективность электроснабжения потребителей. Учитывайте задачи, бюджет, требования к оборудованию и условия эксплуатации. Если вы сомневаетесь в выборе, обратитесь к специалистам, которые помогут подобрать оптимальное решение.

    Правильно подобранная ЭТЛ станет незаменимым инструментом для диагностики, испытаний и обслуживания электрооборудования, обеспечивая безопасность и бесперебойную работу энергосистем.
