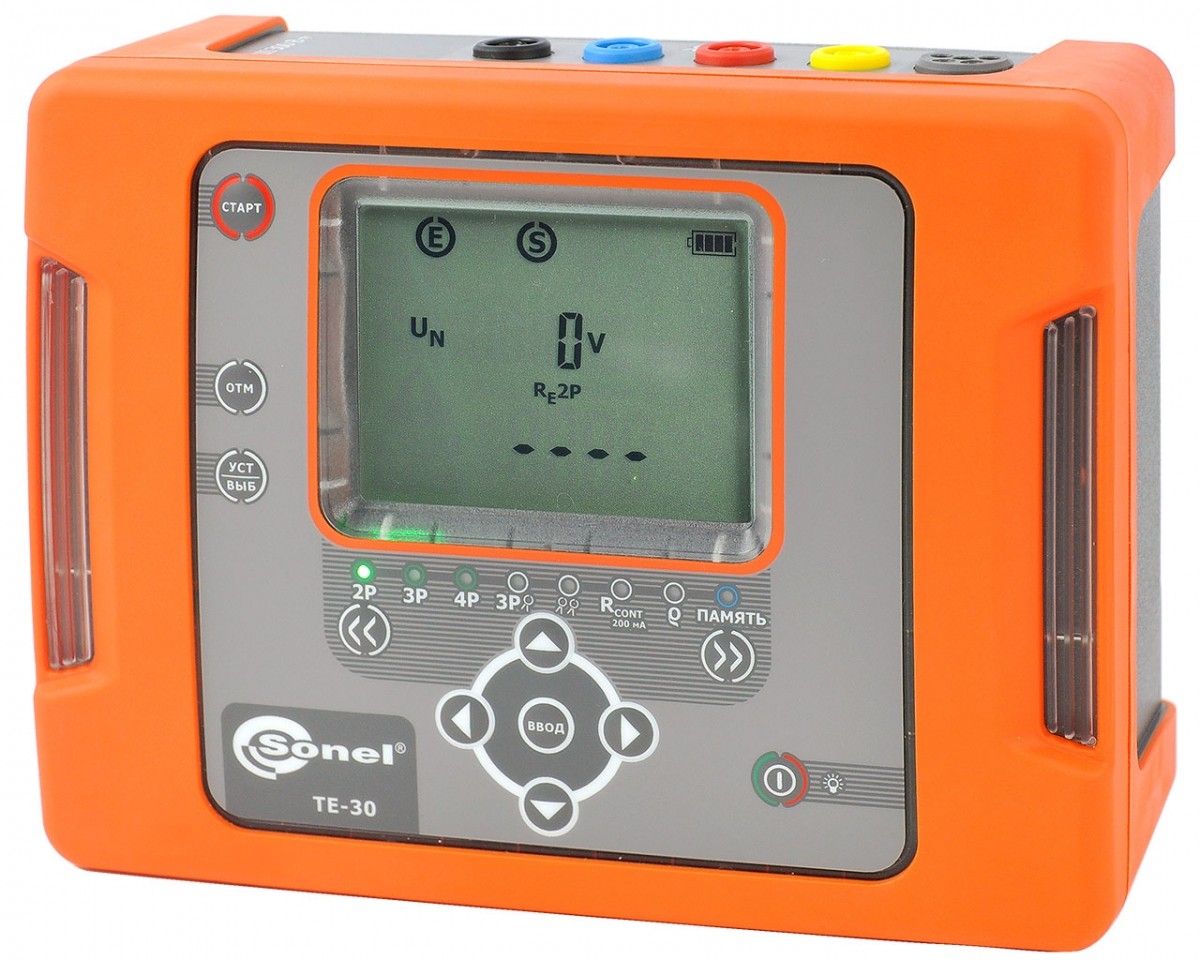

TE-30 Измеритель параметров заземляющих устройств

    Многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами - 3-х, 4-х полюсная схема, так и бесконтактным - "метод двух клещей".
    • Производитель:  SONEL
    • Гарантия:  36 месяцев
    Цена
    114 600 руб.
    0 руб.

    Назначение и область применения

    Прибор ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

    Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

    ТЕ-30 произведен в России и адаптирован под суровые климатические условия:

    • рабочий диапазон температур от -20° C до +50° C;
    • питание прибора осуществляется от встроенного аккумулятора, сети 220 В или автомобильной сети 12 В с помощью дополнительного адаптера.

    Функциональные возможности

    • Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3 p).
    • Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4 p).
    • Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
    • Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
    • Измерение удельного сопротивления грунта методом Веннера.
    • Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов - Rcont током ± 200 мА разрешением 0,01 Ом.
    • Измерение напряжения помех.
    • Измерение сопротивления измерительных зондов.
    • Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
    • Работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»).
    • Сохранение результатов измерений в память.
    • Передача данных на ПК с использованием USB интерфейса.
    • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
    • Рабочий диапазон температур от -20° C до +50° C.
    Диапазон Разрешение Погрешность основная

    Измерение напряжении помех UN (RMS)

    0 ... 100 В 1 В ± (10 % и. в. + 1 е. м. р.)

    - частота fN 45 … 65 Гц

    - частота измерения – минимум два измерения в секунду

    Измерение сопротивления заземления (2-х проводный метод)

    0 … 19,99 Ом 0,01 Ом ± (3 % и. в. + 3 е. м. р.)
    20,0 … 199,9 Ом 0,1 Ом
    200 … 1999 Ом 1 Ом ± 5 %
    2000 … 9999 Ом 1 Ом ± 8 %

    Измерение сопротивления заземления (3-х и 4-х проводный метод)

    Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом … 9999 Ом для Un = 50 В

    0,00 ... 19,99 Ом 0,01 Ом  ± (3 % и. в. + 3 е. м. р.)
    20,0 ... 199,9 Ом 0,1 Ом
    200 ... 1999 Ом 1 Ом ± 5 % и.в.
    2000 ... 9999 Ом 1 Ом ± 8 % и.в.

    Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)

    0,00 ... 19,99 Ом 0,01 Ом ± (3 % и. в. + 3 е. м. р.)
    20,0 ... 199,9 Ом 0,1 Ом
    200 ... 1999 Ом 1 Ом ± 5 % и.в.
    2000 ... 9999 Ом 1 Ом ± 8 % и.в.

    Измерение сопротивления многоэлементных заземлений с помощью двух клещей

    0,00 ... 19,99 Ом 0,01 Ом ± (10 % и. в. + 8 е. м. р.)
    20,0 ... 199,9 Ом 0,1 Ом ± (20 % и. в. + 3 е. м. р.)
    Измерение удельного сопротивления грунта
    Измерение согласно методу Веннера, ρ = 2πLRE
    0 ... 9,99 Ом 0,01 Ом зависит от основной погрешности Rпри измерении методом 4p но не менее ± 1 е.м.р.
    10,0 … 99,9 Ом

    0,1 Ом

    100 ... 999 Ом 1 Ом
    1,00 … 9,99 кОм 0,01 кОм
    10,0 … 99,9 кОм 0,1 кОм
    100 … 999 кОм 1 кОм
    расстояние между измерительными зондами (L): 1 ... 50 м
     Измерение сопротивления измерительных зондов
    0 ... 999 Ом 1 Ом ± 5 % (R+ R+ RS) + 8 е.м.р.
    1,00 ... 9,99 кОм 1 кОм
    10,0 ... 19,9 кОм 0,1 кОм



    Примечание:

    • сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
    • сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
