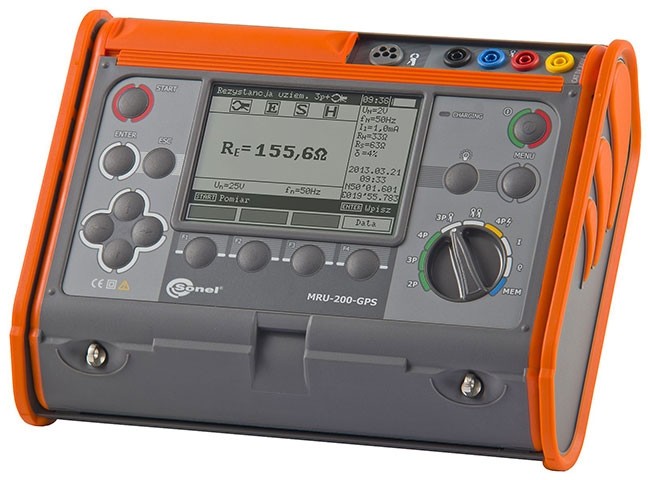

MRU-200-GPS Измеритель параметров заземляющих устройств

Многофункциональный измеритель параметров заземляющих устройств и молниезащит.

Производитель: SONEL
Гарантия: 36 месяцев
Госреестр РФ: 78055-20

Задать вопрос

Отправить заявку

Описание Тех. характеристики

Функциональные возможности

Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3 p).
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4 p).
Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
Измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс).
Измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Измерение удельного сопротивления грунта методом Веннера.
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ± 200 мА разрешением 0,001 Ом.
Измерение напряжения помех.
Измерение сопротивления измерительных зондов.
Встроенный GPS-приемник — запись координат местоположения проведения измерений.
Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
Сохранение результатов измерений в память.
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Диапазон	Разрешение	Погрешность основная
Измерение напряжении помех U_N (RMS)
0 ... 100 В	1 В	± (2 % и. в. + 3 е. м. р.)
- частота f_N 15…450 Гц - частота измерения – минимум два измерения в секунду
Измерение частоты помех f_N
15 ... 450 Гц	1 Гц	± (1 % и. в. + 2 е. м. р.)
измерения для напряжения помех > 1 В (при напряжении помех < 1 В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,045 Ом ... 19,9 кОм
0,000 ... 3,999 Ом	0,001 Ом	± (2 % и. в. + 4 е. м. р.)
4,00 ... 39,99 Ом	0,01 Ом	± (2 % и. в. + 2 е. м. р.)
40 ... 399,9 Ом	0,1 Ом
400 ... 3999 Ом	1 Ом
4,00 ... 19,99 кОм	0,01 кОм	± (5 % и. в. + 2 е. м. р.)
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,100 Ом ... 19,9 кОм
0,000 ... 3,999 Ом	0,001 Ом	± (2 % и. в. + 4 е. м. р.)
4,00 ... 39,99 Ом	0,01 Ом	± (2 % и. в. + 2 е. м. р.)
40 ... 399,9 Ом	0,1 Ом
400 ... 3999 Ом	1 Ом
4,00 ... 19,99 кОм	0,01 кОм	± (5 % и. в. + 2 е. м. р.)
Измерение сопротивления заземляющих устройств 3-х проводным методом + токоизмерительные клещи (3p+клещи)
Диапазон измерения согласно IEC 61557-5: 0,120 Ом ... 1,99 кОм
0,000 ... 3,999 Ом	0,1 Ом	± (8 % и. в. + 4 е. м. р.)
4,00 ... 39,99 Ом	1 Ом	± (8 % и. в. + 3 е. м. р.)
40,0 ... 399,9 Ом	0,01 Ом
400 ... 1999 Ом	1 Ом
Измерение сопротивления заземляющих устройств методом двух клещей
0,00 ... 19,99 Ом	0,01 Ом	± (10 % и. в. + 3 е. м. р.)
20,0 ... 149,9 Ом	1 Ом	± (20 % и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E
0 ... 199,9 Ом	0,01 Ом	± (2 % и. в. + 4 е. м. р.)
200 … 1999 Ом	1 Ом	± (2 % и. в. + 2 е. м. р.)
2,00 ... 19,99 кОм	0,01 кОм
20,0 ... 99,9 кОм	0,1 кОм
100 … 999 кОм∙м	1 кОм
расстояние между измерительными зондами (L): 1 ... 50 м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
0,0 ... 99,9 Ом	0,1 Ом	± (2,5 % и. в. + 3 е. м. р.)
100 ... 199 Ом	1 Ом	± (2,5 % и. в. + 3 е. м. р.)
- форма сигнала: 8 / 10 μс или 10 / 350 μс - амплитуда тока измерительного импульса приблизительно 1 A - пиковые значения напряжения приблизительно 1500 В
Измерение сопротивления измерительных зондов
0 ... 999 Ом	1 Ом	± 5 %(R_E+ R_H+ R_S) + 8 е.м.р.
1,00 ... 9,99 кОм	0,01 кОм
10,0 ... 19,9 кОм	0,1 кОм
Измерение тока утечки (RMS)
0 ... 99,9 мA¹	0,1 мА	± (8 % и.в. + 5 е.м.р.)
100 ... 999 мA¹	1 мA	± (8 % и.в. + 3 е.м.р.)
1,00 ... 4,99 A^1,2	0,01 A	± (5 % и.в. + 5 е.м.р.)¹ Не используется²
5,00 ... 9,99 A^1,2	0,01 A	± (5 % и.в. + 5 е.м.р.)
10,0 ... 99,9 A^1,2	0,1 A
100 ... 300 A^1,2	1 A
¹ - клещи (диаметр 52 мм) – C-3 ² - гибкие клещи – F-1 - частотный диапазон: 45 ... 400 Гц

Примечание:

сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
