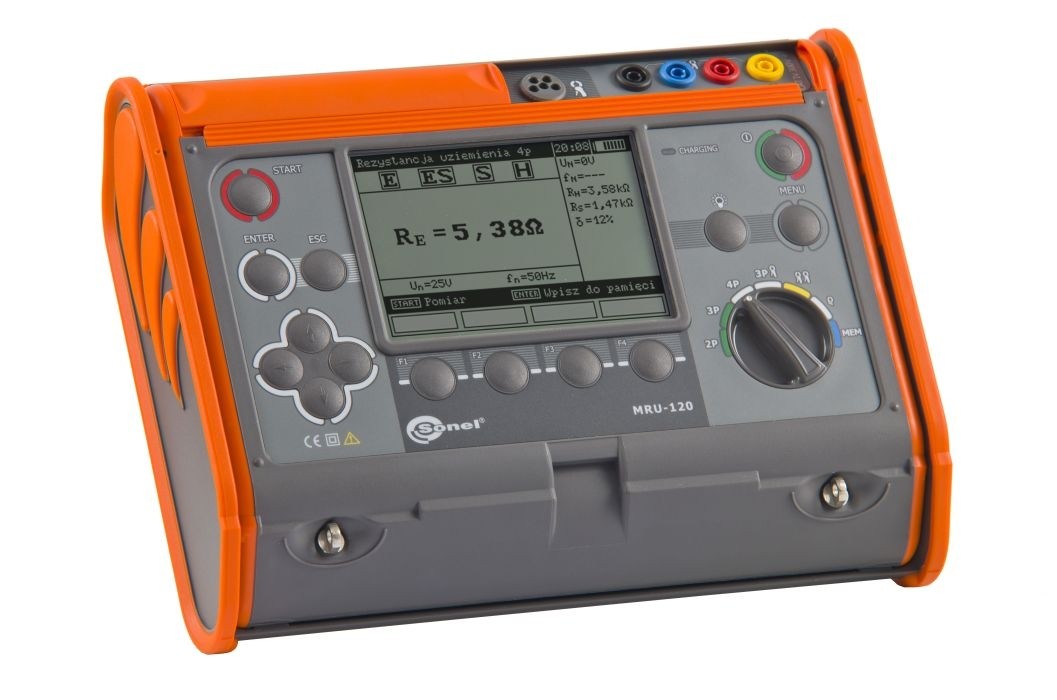

MRU-120 Измеритель параметров заземляющих устройств

Многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами - 3-х, 4-х полюсная схема, так и бесконтактным - "метод двух клещей".

Производитель: SONEL
Гарантия: 36 месяцев
Госреестр РФ: 78055-20

Цена

238 000 руб.

0 руб.

Задать вопрос

Отправить заявку

Описание Тех. характеристики

Назначение и область применения

Прибор MRU-120 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности

Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3 p).
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4 p).
Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
Измерение удельного сопротивления грунта методом Веннера.
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ± 200 мА разрешением 0,01 Ом.
Измерение напряжения помех.
Измерение сопротивления измерительных зондов.
Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
Сохранение результатов измерений в память.
Передача данных на ПК по USB.
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Диапазон	Разрешение	Погрешность основная
Измерение напряжении помех U_N (RMS)
0 ... 100 В	1 В	± (2 % и. в. + 3 е. м. р.)
- частота f_N 45 … 65 Гц - частота измерения – минимум два измерения в секунду
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов (2р)
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,24 Ом ... 19,9 кОм
0,00 … 19,99 Ом	0,01 Ом	± (2 % и. в. + 2 е. м. р.)
20,0 … 199,9 Ом	0,1 Ом
200 … 1999 Ом	1 Ом
2,00 ... 9,99 кОм	0,01 кОм	± (5 % и. в. + 2 е. м. р.)
10,0 ... 19,9 кОм	0,1 кОм	± (5 % и. в. + 2 е. м. р.)
Измерение сопротивления заземляющих устройств (3p, 4p)
Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,3 Ом ... 19,9 кОм
0,00 ... 19,99 Ом	0,01 Ом	± (2 % и. в. + 2 е. м. р.)
20,0 ... 199,9 Ом	0,1 Ом
200 ... 1999 Ом	1 Ом
2,00 ... 9,99 кОм	0,01 кОм	± (5 % и. в. + 4 е. м. р.)
10,0 ... 19,9 кОм	0,1 кОм	± (5 % и. в. + 4 е. м. р.)
Измерение сопротивления заземляющих устройств 3-х проводным методом + клещи (3p+клещи)
Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,44 ... 1999 Ом
0,00 ... 19,99 Ом	0,01 Ом	± (8 % и. в. + 3 е. м. р.)
20,0 ... 199,9 Ом	0,1 Ом
200 ... 1999 Ом	1 Ом
Измерение сопротивления методом двух клещей
0,00 ... 19,99 Ом	0,01 Ом	± (10 % и. в. + 3 е. м. р.)
20,0 ... 149,9 Ом	0,1 Ом	± (20 % и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E
0 ... 199,9 Ом	0,1 Ом	± (2 % и.в. + 3 е.м.р.)
200 ... 1999 Ом	1 Ом	± (2 % и.в. + 2 е.м.р.)
2,00 ... 19,99 кОм	0,01 кОм	± (2 % и.в. + 2 е.м.р.)
20,0 ... 99,9 кОм	0,1 кОм	± (5 % и.в. + 2 е.м.р.)
100 ... 999 кОм	1 кОм	± (5 % и.в. + 2 е.м.р.)
расстояние между измерительными зондами (L): 1 ... 50 м
Измерение сопротивления измерительных зондов
0 ... 999 Ом	1 Ом	± 5 % (R_E+ R_H+ R_S) + 8 е.м.р.

Примечание:

сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
