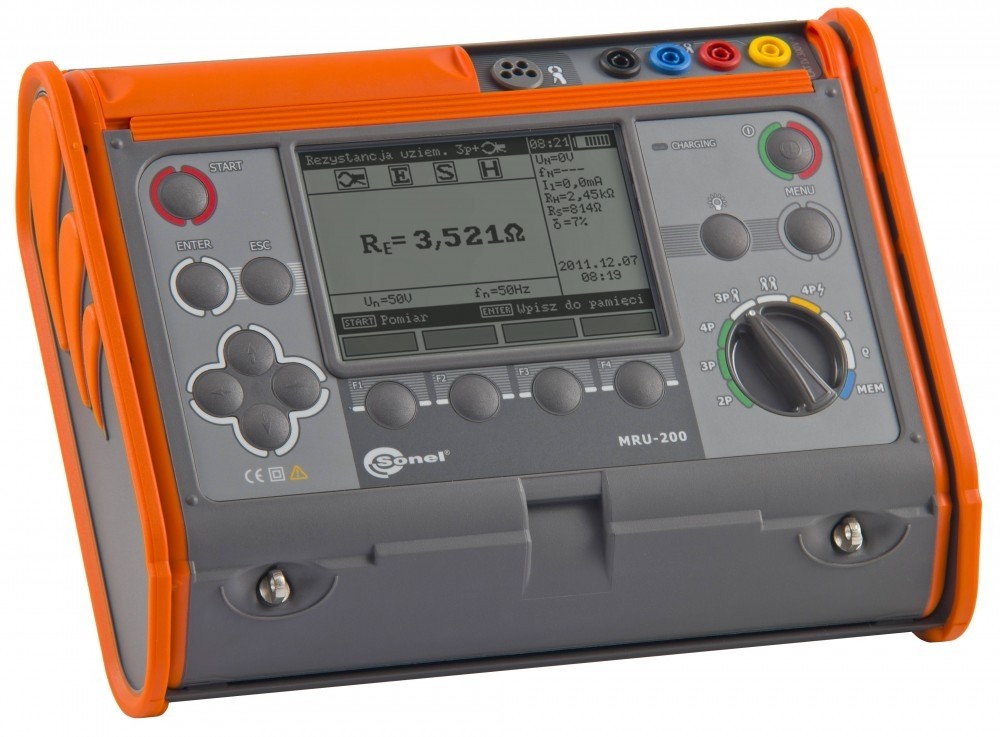

MRU-200 Измеритель параметров заземляющих устройств

Многофункциональный измеритель параметров заземляющих устройств и молниезащит.

Производитель: SONEL
Гарантия: 36 месяцев
Госреестр РФ: 41925-09

Цена

359 400 руб.

0 руб.

Задать вопрос

Отправить заявку

Описание Тех. характеристики

Функциональные возможности

Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3 p).
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4 p).
Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
Измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс).
Измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Измерение удельного сопротивления грунта методом Веннера.
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ± 200 мА разрешением 0,001 Ом.
Измерение напряжения помех.
Измерение сопротивления измерительных зондов.
Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
Сохранение результатов измерений в память.
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Диапазон	Разрешение	Погрешность основная
Измерение напряжении помех U_N (RMS)
0 ... 100 В	1 В	± (2 % и. в. + 3 е. м. р.)
- частота f_N 15…450 Гц - частота измерения – минимум два измерения в секунду
Измерение частоты помех f_N
15 ... 450 Гц	1 Гц	± (1 % и. в. + 2 е. м. р.)
измерения для напряжения помех > 1 В (при напряжении помех < 1 В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,045 Ом ... 19,9 кОм
0,000 ... 3,999 Ом	0,001 Ом	± (2 % и. в. + 4 е. м. р.)
4,00 ... 39,99 Ом	0,01 Ом	± (2 % и. в. + 2 е. м. р.)
40 ... 399,9 Ом	0,1 Ом
400 ... 3999 Ом	1 Ом
4,00 ... 19,99 кОм	0,01 кОм	± (5 % и. в. + 2 е. м. р.)
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,100 Ом ... 19,9 кОм
0,000 ... 3,999 Ом	0,001 Ом	± (2 % и. в. + 4 е. м. р.)
4,00 ... 39,99 Ом	0,01 Ом	± (2 % и. в. + 2 е. м. р.)
40 ... 399,9 Ом	0,1 Ом
400 ... 3999 Ом	1 Ом
4,00 ... 19,99 кОм	0,01 кОм	± (5 % и. в. + 2 е. м. р.)
Измерение сопротивления заземляющих устройств 3-х проводным методом + токоизмерительные клещи (3p + клещи)
Диапазон измерения согласно IEC 61557-5: 0,120 Ом ... 1,99 кОм
0,000 ... 3,999 Ом	0,1 Ом	± (8 % и. в. + 4 е. м. р.)
4,00 ... 39,99 Ом	1 Ом	± (8 % и. в. + 3 е. м. р.)
40,0 ... 399,9 Ом	0,01 Ом
400 ... 1999 Ом	1 Ом
Измерение сопротивления заземляющих устройств методом двух клещей
0,00 ... 19,99 Ом	0,01 Ом	± (10 % и. в. + 3 е. м. р.)
20,0 ... 149,9 Ом	1 Ом	± (20 % и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E
0 ... 199,9 Ом	0,01 Ом	± (2 % и. в. + 4 е. м. р.)
200 … 1999 Ом	1 Ом	± (2 % и. в. + 2 е. м. р.)
2,00 ... 19,99 кОм	0,01 кОм
20,0 ... 99,9 кОм	0,1 кОм
100 … 999 кОм	1 кОм
расстояние между измерительными зондами (L): 1 ... 50 м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
0,0 ... 99,9 Ом	0,1 Ом	± (2,5 % и. в. + 3 е. м. р.)
100 ... 199 Ом	1 Ом	± (2,5 % и. в. + 3 е. м. р.)
- форма сигнала: 8 / 10 μс или 10 / 350 μс - амплитуда тока измерительного импульса приблизительно 1 A - пиковые значения напряжения приблизительно 1500 В
Измерение сопротивления измерительных зондов
0 ... 999 Ом	1 Ом	± 5 %(R_E+ R_H+ R_S) + 8 е.м.р.
1,00 ... 9,99 кОм	0,01 кОм
10,0 ... 19,9 кОм	0,1 кОм
Измерение тока утечки (RMS)
0 ... 99,9 мA¹	0,1 мА	± (8 % и.в. + 5 е.м.р.)
100 ... 999 мA¹	1 мA	± (8 % и.в. + 3 е.м.р.)
1,00 ... 4,99 A^1,2	0,01 A	± (5 % и.в. + 5 е.м.р.)¹ Не используется²
5,00 ... 9,99 A^1,2	0,01 A	± (5 % и.в. + 5 е.м.р.)
10,0 ... 99,9 A^1,2	0,1 A
100 ... 300 A^1,2	1 A
¹ - клещи (диаметр 52 мм) – C-3 ² - гибкие клещи – F-1 - частотный диапазон: 45 ... 400 Гц

Примечание:

сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Параметр	Характиристики
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	III 600 В согласно ГОСТ IEC 61010-1-2014 и CATIV 300
Степень защиты корпуса ГОСТ 14254-2015	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сетей 16 2 / 3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p	U < 24 В RMS, I ≥ 200 мA для R ≤ 2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	> 200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤ 0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч
Количество измерений сопротивления R 2p	> 1500 (1 Ом, 2 измерения/мин)
Количество измерений R_E	> 1200 (R_E= 10 Ом, R_H= R_S= 100 Ом, 2 измерения/мин)
Длительность измерения сопротивления для метода 2p
Длительность измерения для остальных методов
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10 ... +50° C
Температура зарядки аккумуляторов	+10 ... +40° C
