Мобильная высоковольтная испытательная установка ВИУ-100М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).
Преимущества:

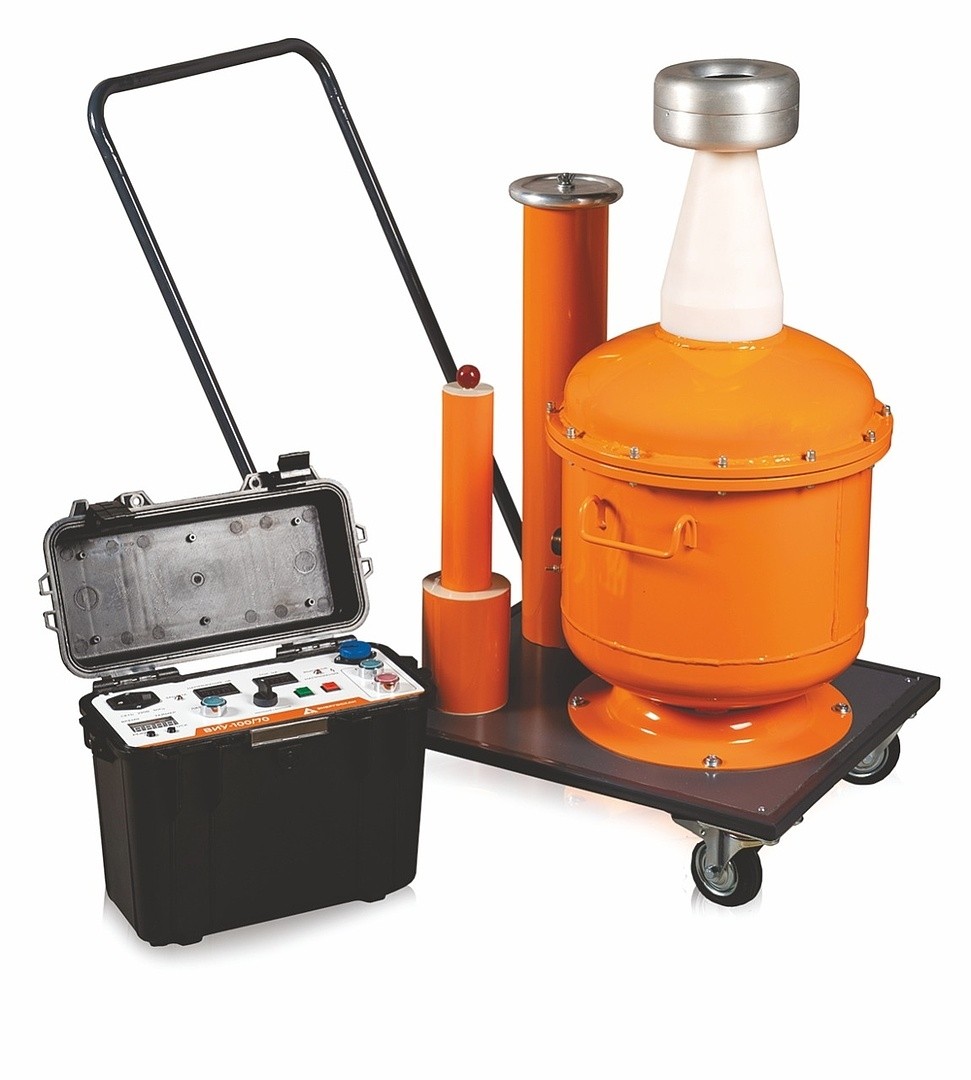

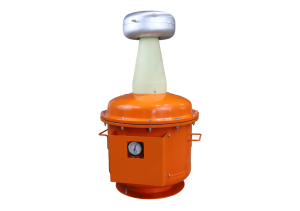

Установка состоит из двух отдельных мобильных модулей – блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.
Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.

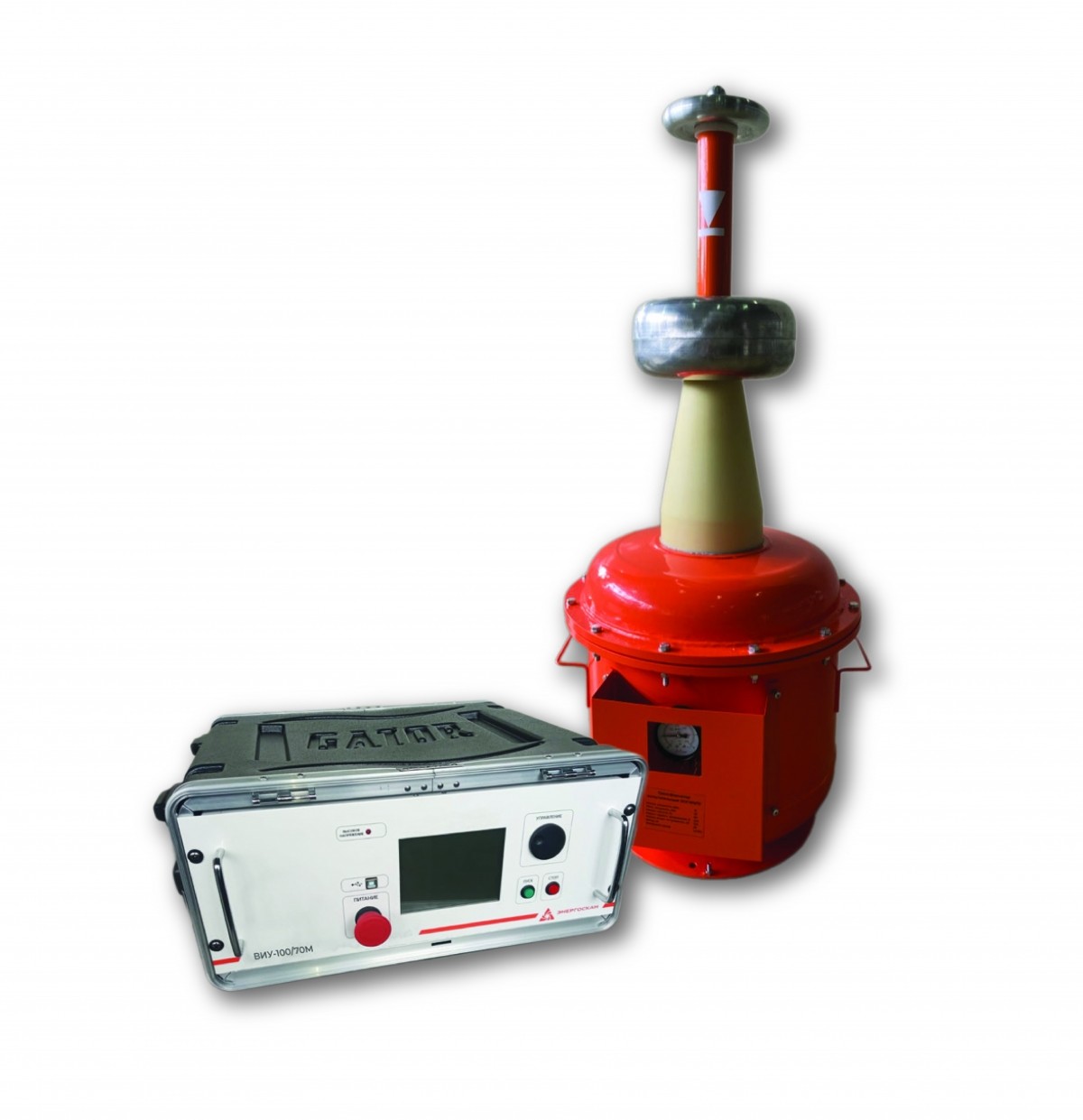

* Конструкция прибора может отлтчаться от изображения на фото может!
| Параметр | Значение |
| Номинальное переменное напряжение обмотки ВН, кВ | 100 |
| Максимальное переменное напряжение обмотки ВН при ПВ 10 %, кВ | 105 |
| Испытательное напряжение частоты 50 Гц, кВ | 110 |
| Номинальное постоянное напряжение, кВ | 70 |
| Номинальное напряжение обмотки низшего напряжения, В | 220 |
| Номинальная частота, Гц | 50 |
| Максимальный постоянный ток, мА | 200 |
| Максимальный переменный ток, мА | 200 |
| Измерение силы постоянного тока, мА | до 200 |
| Измерение силы переменного тока, мА | до 200 |
| Минимальная емкость нагрузки, нФ | 0 |
| Максимальная емкость нагрузки при номинальном напряжении, нФ | 6.5 |
| Максимальная емкость объекта испытаний, нФ | 15 |
| Максимальная потребляемая мощность, не более, кВА | 13.5 |
| Номинальное изб. давление элегаза, не более, МПа | 0.32 |
|
Испытательная мощность, кВА: – длительный режим – повторно-кратковременный режим, ПВ 10% |
12 20 |
| Погрешность измерения напряжения | 3% |
|
Габаритные размеры, мм: – Блок управления – Высоковольтный блок |
400х340х220 920х530х920 |
|
Масса, кг: – Блок управления – Высоковольтный блок |
7 80 |
Комплект поставки ВИУ-100М
