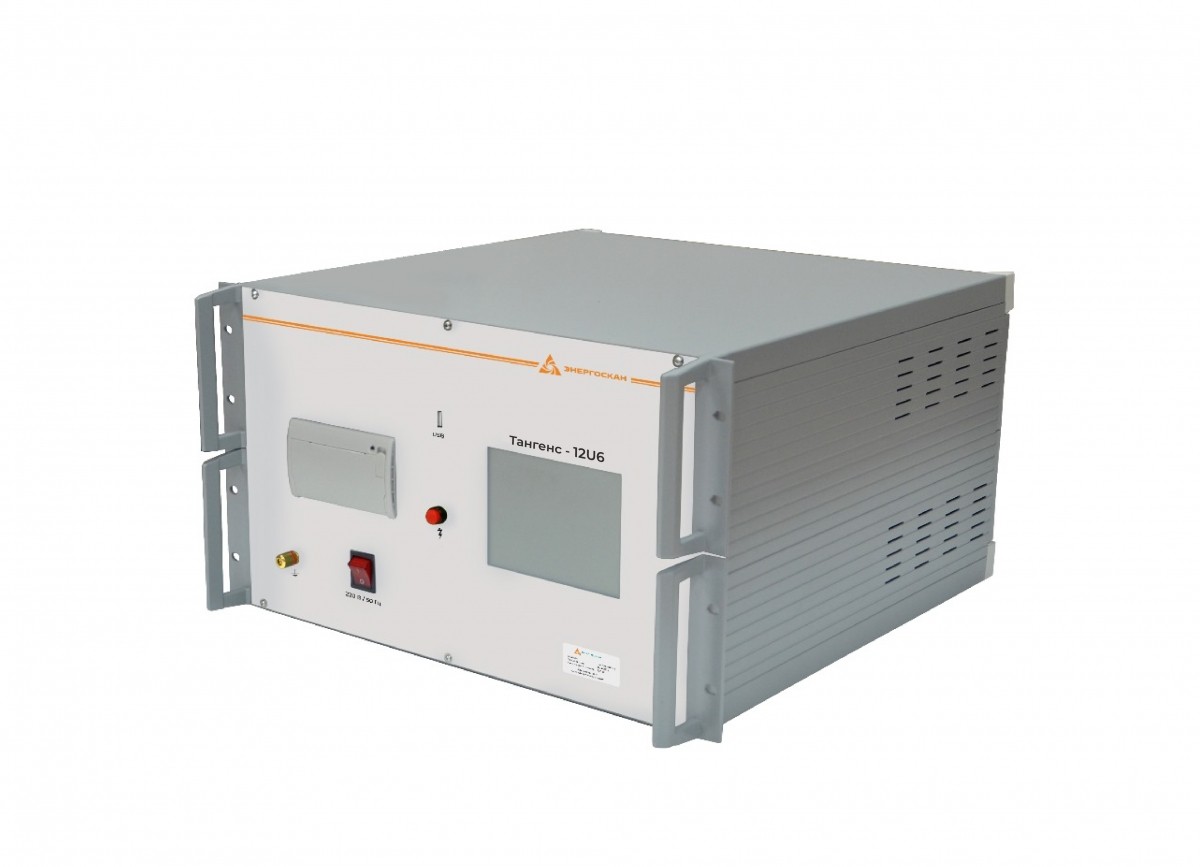

Уникальность прибора Тангенс-12U6 заключается в том, что блок управления, высоковольтный и измерительный блоки находятся в одном корпусе, реализованном в виде стандартизированного корпуса высотой 6U для установки в телекоммуникационные шкафы, в частности 19 дюймовые столы-стойки ЭТЛ. Высокое напряжение полностью изолировано от токоведущих частей и корпуса, а соответственно прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель, поставляемый в комплекте с прибором, также изолирован и его не требуется вывешивать на изолирующих стойках.
Измеритель Тангенс-12U6 полностью автоматизирован: управление осуществляется при помощи сенсорного ЖК дисплея или при помощи программного обеспечения установленного на промышленном ПК ЭТЛ, а результаты измерения сохраняются во внутреннюю память с возможностью переноса на USB флеш накопитель. Измерения осуществляются по схемам UST (по прямой схеме назаземленный объект), GST (по прямой схеме заземленный объект) и GSTg (по прямой схеме заземленный объект с экранированием участка), что позволяет сократить количество переключений при измерении силовых трансформаторов по схемам и зонам участков изоляции.
Особенности:
| Параметр | Значение |
|
Испытательное напряжение, переменного напряжения |
2 – 12 кВ |
|
Диапазон измерения емкости |
15 пФ < Cx < 300 нФ |
|
Измерение тангенса угла диэлектрических потерь |
от 0,5·10-4 до 1,0 |
|
Погрешность измерения емкости |
±(0,01·Сх+1) пФ |
|
Погрешность измерения тангенса угла диэлектрических потерь |
±(0,01·tgδх + 0,0004) |
|
Частоты измерения |
50 Гц, 45 Гц/ 55 Гц, 47,5 Гц / 52,5 Гц, |
|
Испытательное напряжение, постоянного напряжения |
250 В – 10 кВ |
| Объем памяти | 200 измерений, внешний flash накопитель |
| Связь с ПК |
RS232 |
| Размеры |
450(Д)×426(Ш)×262(В) |
| Вес | 28 кг |
Комплектация:
1 281 792 руб.
