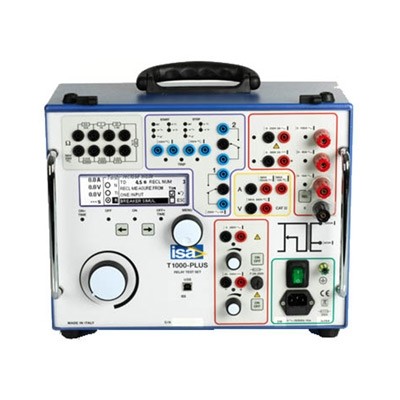

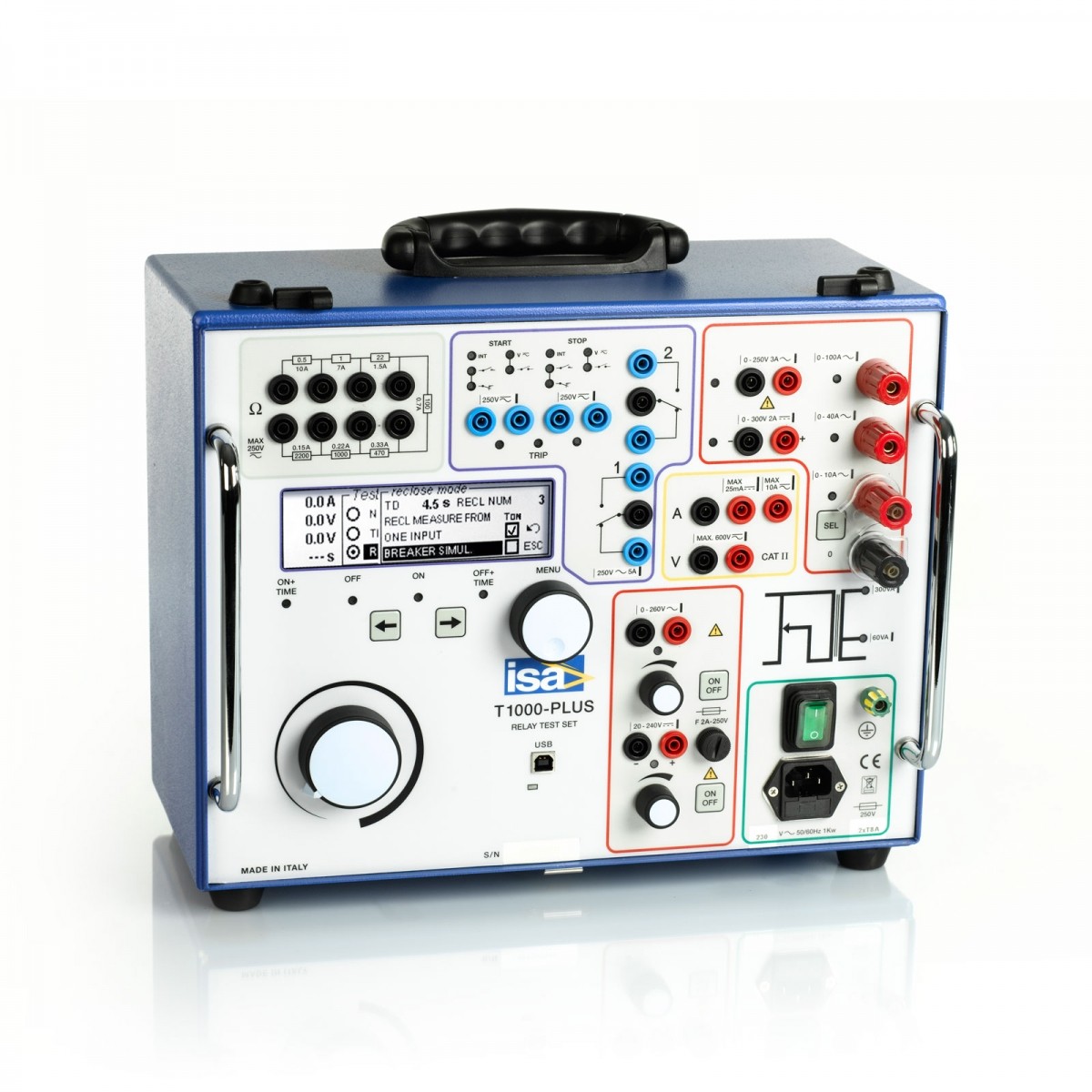

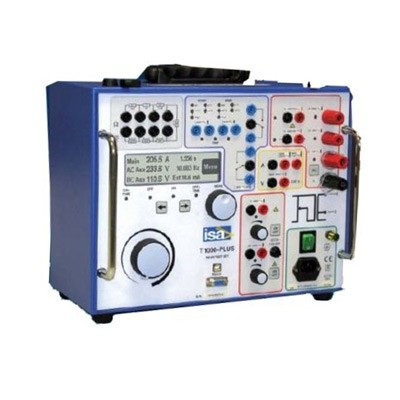

Прибор для проверки релейной защиты и автоматики Т 1000 PLUS производства компании ISA (Италия) предназначен для проверки всех типов релейных защит в однофазном режиме, а также другого первичного и вторичного оборудования.
В прибор Т 1000 PLUS встроены три генератора со встроенными цепями измерения:
Встроенный модуль измерения внешних величин позволяет измерять внешние токи и напряжения, частоту и фазовый угол и рассчитывать на их основе прочие косвенные параметры.
Отличительной особенностью является большой ЖК дисплей и встроенные органы управления. Результаты проверок могут быть сохранены во внутреннюю память прибора и переданы на ПК для формирования протокола. Т 1000 PLUS можно подключить к ПК с использованием специального комплекса программ TDMS. Программное обеспечение на русском языке входит в стандартный комплект поставки Т 1000 PLUS и позволяет создавать отчеты.
Дополнительно к прибору T 1000 PLUS могут быть поставлены модули:
Тестер релейных защит T 1000 PLUS весит всего 19 кг и поставляется в ударопрочном пластиковом кейсе.
Функциональные особенности T 1000 PLUS
| Модели | Основные выходы | Дополнительные выходы | |||
| Iмакс. | Uмакс. AC | Uмакс. DC | Uмакс. AC |
Uмакс. DC |
|
| TD-1000 PLUS | 250 А | 250 В | 300 В | 260 В |
240 В |
| T-1000-E PLUS | 250 А | 500 В | 300 В | 500 В |
240 В |
| Элемент | Характеристики |
|
Основной генератор |
|
|
Переменный ток |
|
|
Максимальная выходная мощность, ВА |
1000 |
| Номинальная выходная пониженная мощность, ВА |
60 |
| Максимальный выходной переменный ток, А |
250 |
| Максимальный выходной переменный ток в режиме пониженной мощности, А | 70 |
| Основная допускаемая относительная погрешность, % | 1,0 |
| Переменное напряжение | |
| Максимальная выходная мощность, ВА | 750 |
| Максимальное выходное напряжение, В | 250 или 500 |
| Номинальный выходной ток, А | 2 |
| Основная допускаемая относительная погрешность, % | 1,0 |
| Постоянное напряжение | |
| Максимальная выходная мощность, ВА | 500 |
| Номинальная выходная пониженная мощность, ВА | 60 |
| Максимальное выходное напряжение, В | 300 (выпрямленное сглаженное) |
| Основная допускаемая относительная погрешность, % | 0,5 |
| Вспомогательный генератор переменного напряжения | |
| Переменное напряжение | |
| Номинальная выходная мощность, ВА | 30 |
| Максимальная выходная мощность (1 мин), ВА | 40 |
| Максимальное выходное напряжение, В | 260 |
|
Выходной ток, А |
0,5; 0,25; 0,125 |
| Диапазон регулирования фазового угла, ° | 0 – 360 |
| Разрешающая способность по углу, ° | 1 |
| Возможность установки предаварийного напряжения | есть |
|
Возможность установки угла предаварийного напряжения относительно аварийного напряжения |
есть |
| Возможность задания длительности предаварийного режима | есть |
| Диапазон регулирования частоты, Гц | 15 – 550 |
| Шаг регулирования частоты, Гц | 0,001 |
| Возможность переключения от номинальной частоты к аварийной | есть |
| Диапазон установки скорости изменения частоты, Гц/с | 0,01 – 99,99 |
| Основная допускаемая относительная погрешность, % | 1,0 |
| Вспомогательный генератор постоянного напряжения (питание проверяемой защиты) | |
| Номинальная выходная мощность, Вт | 90 |
| Максимальное выходное напряжение, В | 240 |
| Максимальный выходной ток, А | 0,9; 0,45 |
| Основная допускаемая относительная погрешность, % | 0,5 |
| Измерительные входы | |
| Род тока | постоянный / переменный |
| Пределы измерения напряжения, В | 19,99; 59,99; 199,9; 599,9 |
| Пределы измерения тока, А | 0,025 (пост.); 1,999; 10,49 |
| Осн. доп. относит. погрешность изм. пост. напряж., % | 0,5 |
| Осн. доп. относит. погрешность изм. перем. напряж., % | 1,0 |
| Осн. доп. относит. погрешность измерения тока, % | 0,5 для диап. 0,025 А и 1,0 |
| Встроенный цифровой секундомер | |
| Пределы измерений, c | 9,999; 99,99; 999,9; 9999 |
| Пределы допускаемой абсолютной погрешности измерения времени (в соотв. с пределами измерения), мс | ± (0,005 % + 1 ед.мл.р) |
| Тип дискретных входов | «сухой», с потенциалом 250 B (AC) или 275 В (DC) |
| Реакция на инверсию контакта | есть (одна из предустановок) |
| Возможность установки НО или НЗ состояния контакта | есть |
| Возможность установки порогового значения для дискретного входа | 24 В, 48 В, 110 В |
| Режим подсчета количества импульсов, поступивших на дискретный вход (проверка счетчиков эл. энергии) | есть, с частотой 10 кГц |
| Вспомогательные контактные выходы | |
| Количество контактных выходов, шт | 2 |
| Максимальная выдержка времени, с | 999,9 |
| Пределы допускаемой абсолютной погрешности выдержки времени, мс | 1 |
| Коммутационная способность контактов | 5 А, 250 В |
| Общие сведения | |
| Количество генераторов | 3 |
| Возможность запуска/останова генераторов | есть |
| Режим пониженной мощности Источника 2 (Осн. генератора*) | есть |
| Количество балластных резисторов | 6 |
| Номинальные значения балластных резисторов, Ом | 0,5; 1; 22; 470; 1000; 2200 |
| Наличие гнезд балластных резисторов на лицевой панели | есть |
| Пользовательская установка сопротивления балластного резистора | есть |
| Количество дискретных входов | 2 |
| Возможность задания порогового знач. дискрет. входа | есть |
| Количество контактных выходов | 2 |
| Количество измерительных входов напряжения | 1 |
| Количество измерительных входов тока | 2 |
| Внутренняя память для условий и результатов проверок | есть |
| Синхронизация приборов между собой для получения трехфазной системы токов и напряжений | есть |
| Интерфейс связи с ПК | RS-232, USB |
| Внешнее ПО для анализа и распечатки результатов | есть |
| Дополнительные измерения по генераторным выходам | P, Q, S, cos ϕ, Z, ϕ, R, X |
| Дополнительные измерения по измерительным входам | P, Q, S, cos ϕ, Z, ϕ, R, X, f, W |
| Модуль для проверки дифф. защит (отдельный блок) | есть |
| Фильтр выходного тока (отдельный блок) | есть |
| Возможность проверки в циклах АПВ | есть |
| ЖК дисплей | есть |
| Электропитание, В | 230 ± 15 % |
| Диапазон рабочих температур, °С | 0 до +50 |
| Масса, кг | 19 |
| Габаритные размеры, мм | 380 х 300 х 240 |
Основная комплектация
Дополнительная комплектация
