СКАТ-70Ц

Аппарат испытания диэлектриков СКАТ-70Ц с расширенным функционалом.

Производитель: ООО «Завод промышленного оборудования СКАТ»
Гарантия: 18 месяцев

Цена

432 000 руб.

0 руб.

Задать вопрос

Отправить заявку

Описание Тех. характеристики

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

Преимущества

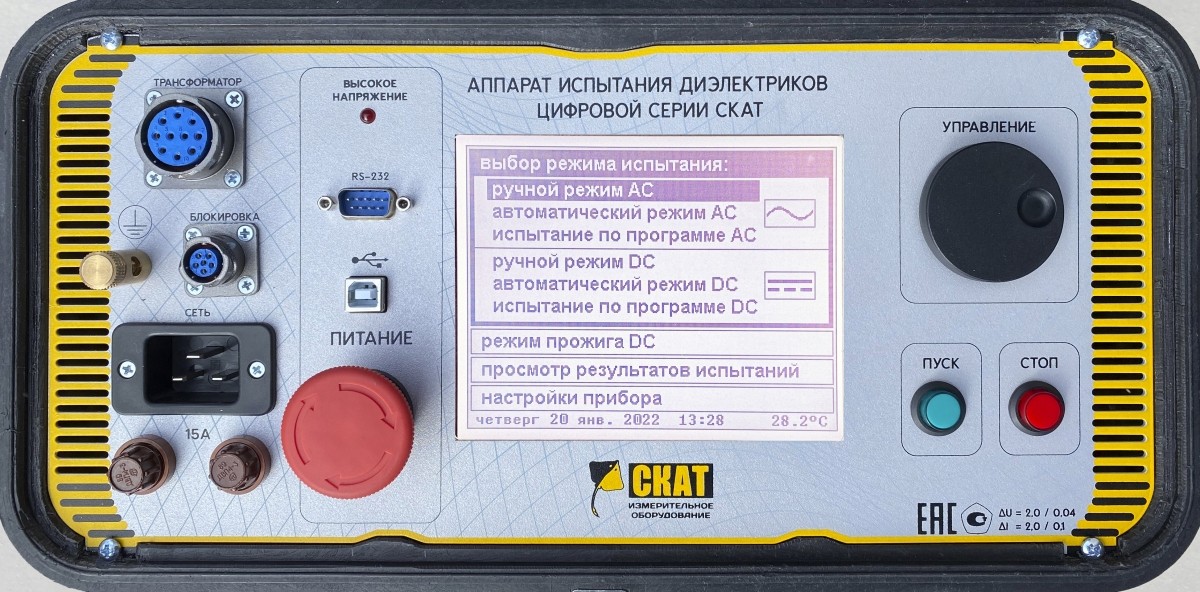

Имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).

Аппарат обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.

Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.

Параметр	Значение
Диапазон регулирования среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	от 1 до 51
Диапазон регулирования высокого напряжения постоянного тока положительной или отрицательной полярности, кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	от 1 до 71
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	от 2 до 50
Диапазон измерений напряжения постоянного тока положительной или отрицательной полярности (амплитудное значение), кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	от 3 до 70
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	±(2,0+0,04·((50/U) -1))*
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной или отрицатель- ной полярности (амплитудное значение), % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	±(2,0+0,04·((70/U) -1))*
Коэффициент пульсаций испытательного постоянного напряжения, %, не более,	3
Коэффициент искажения синусоидальности кривой высокого испытательного напряжения переменного тока, %, не более	5
Максимальная сила выходного переменного тока, мА, не менее - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	50
Максимальная сила выходного постоянного тока, мА, не менее - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	20
Диапазон измерений среднеквадратических значений силы переменного тока, мА - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	от 0,1 до 50
Диапазон измерений силы постоянного тока положительной или отрицательной полярности (среднее значение), мА - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	от 0,1 до 20
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	±(2,0+0,1·((50/I) -1))*
Пределы допускаемой относительной погрешности измерений силы постоянного тока положительной или отрицательной полярности (среднее значение), % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н;	±(2,0+0,1·((20/I) -1))*
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - коэффициент искажения кривой напряжения питания, не более %	от 198 до 242 от 49 до 51 5
Максимальная полная мощность, потребляемая аппаратом, В‧A, не более	2800
Максимальная выходная мощность в режиме работы аппарата на переменном токе, Вт, не менее	2000
Максимальная выходная мощность в режиме работы аппарата на постоянном токе, Вт, не менее	700
Максимальное время работы аппарата в повторно-кратковременном режиме на переменном токе с перерывами между включениями не менее 20 минут при мощности: - свыше 1,8 кВт, мин, не более - от 1,5 до 1,8 кВт, мин, не более - от 1,0 до 1,5 кВт, мин, не более - до 1,0 кВт, ч, не более	3 6 15 3
Максимальное время работы аппарата в повторно-кратковременном режиме на постоянном токе с перерывами между включениями не менее 20 минут при мощности: - свыше 0,6 кВт, мин, не более - от 0,4 до 0,6 кВт, мин, не более - до 0,4 кВт, ч, не более	3 10 1
Габаритные размеры, мм, не более Блока управления СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К - высота - ширина - длина Блока управления СКАТ-70Ц-С, СКАТ-70ЦА-С - высота - ширина - длина Блока управления СКАТ-70Ц-Н, СКАТ-70ЦА-Н - высота - ширина - длина	420 340 220 180 450 300 200 420 350
Высоковольтного блока СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н - высота - ширина - длина Высоковольтного блока СКАТ-70Ц-К, СКАТ-70ЦА-К - высота - ширина - длина	650 375 360 660 460 350
Масса, кг, не более Блока управления СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К Блока управления СКАТ-70Ц-С, СКАТ-70ЦА-С Блока управления СКАТ-70Ц-Н, СКАТ-70ЦА-Н Высоковольтного блока СКАТ-70Ц, СКАТ-70ЦА,СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н Высоковольтного блока СКАТ-70Ц-К, СКАТ-70ЦА-К	14 17,5 15 29 35
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 ºС, %, не более - атмосферное давление, кПа	от -10 до +40 95 от 84 до 106,7
Средний срок службы, лет, не менее	10
Средняя наработка на отказ в нормальных условиях применения, ч, не менее	8000
Среднее время восстановления, ч, не менее	8

Примечание:

U – измеренное значение напряжения, кВ

I – измеренное значение силы тока, мА.

Основная комплектация

Составные части изделия

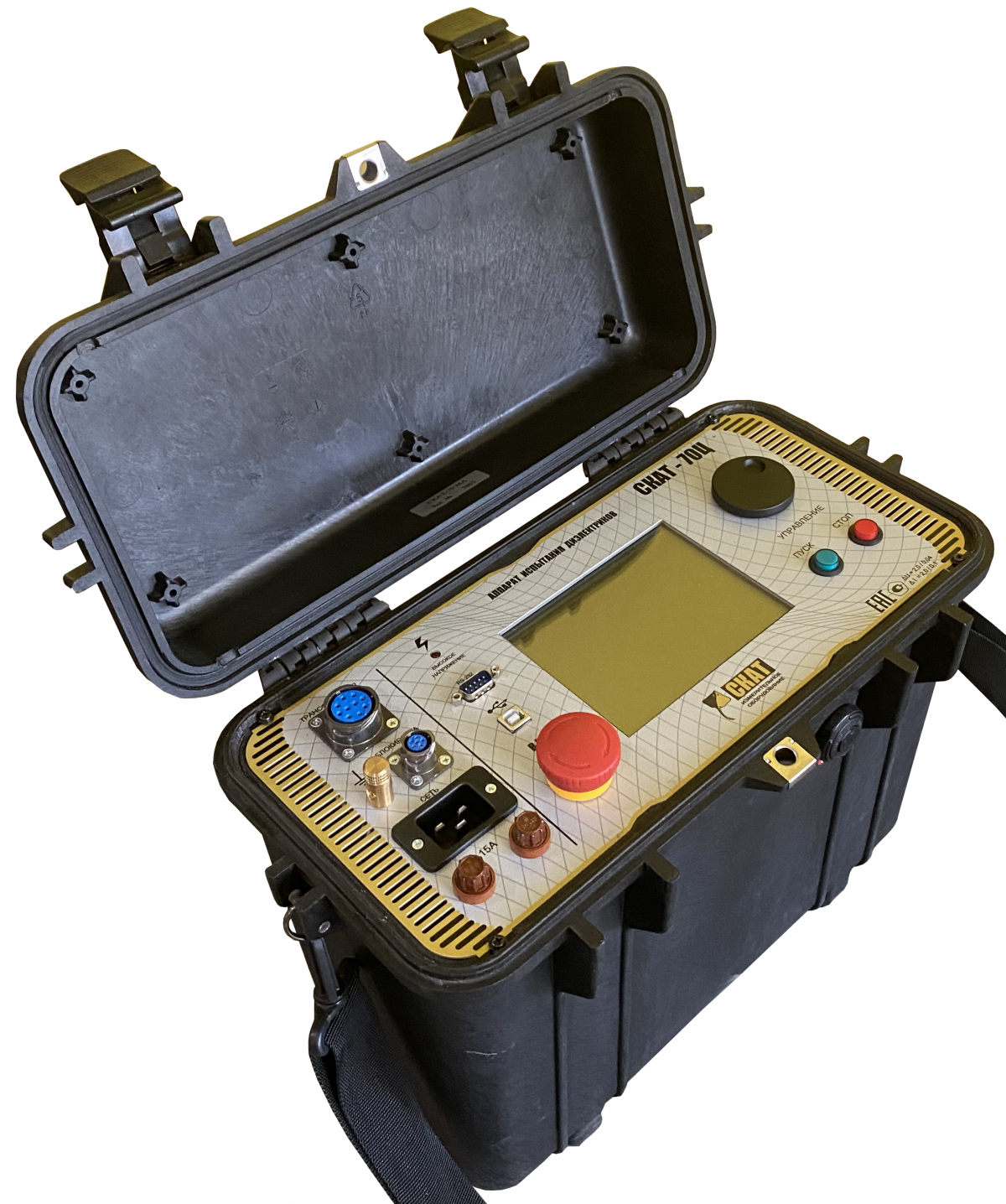

- Блок управления для модификаций СКАТ-70Ц (1 шт)
  СКАТ-70ЦА СКАТ-70Ц-К СКАТ-70ЦА-К СКАТ-70Ц-С СКАТ-70ЦА-С СКАТ-70Ц-Н СКАТ-70ЦА-Н

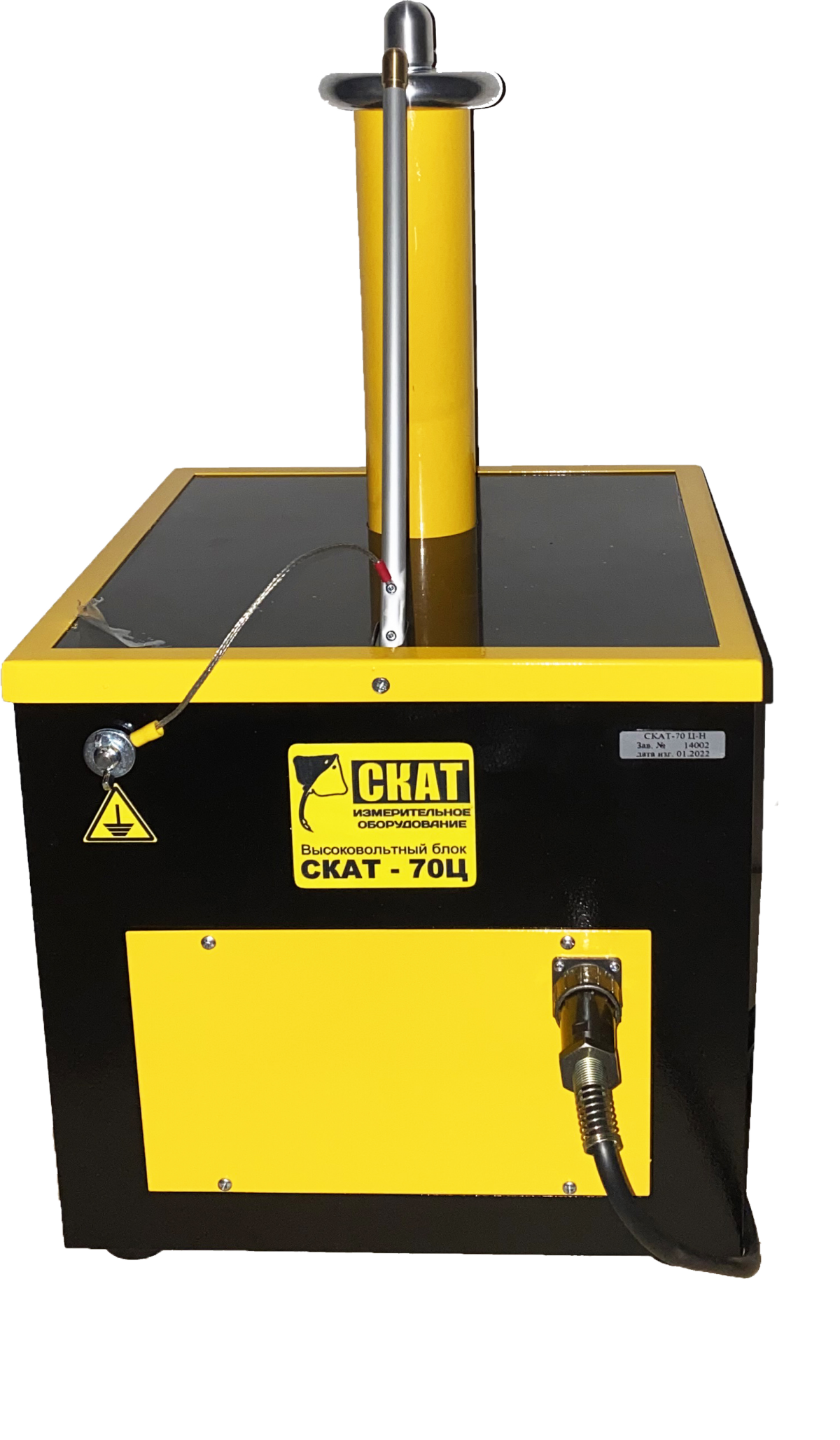

- Высоковольтный блок для модификаций СКАТ-70Ц (1 шт)

  СКАТ-70ЦА СКАТ-70Ц-К СКАТ-70ЦА-К СКАТ-70Ц-С СКАТ-70ЦА-С СКАТ-70Ц-Н СКАТ-70ЦА-Н
- Кабель соединительный (1 шт)
- Кабель сетевой (1 шт)
- Провод заземления (1 шт)
- Вставка плавкая 15 А (1 шт)
- Вилка разъема для подключения сигнальных целей (1 шт)
Эксплуатационная документация
- Паспорт (1 шт)
- Руководство по эксплуатации (1 шт)
