Комплексная электротехническая лаборатория SCAN

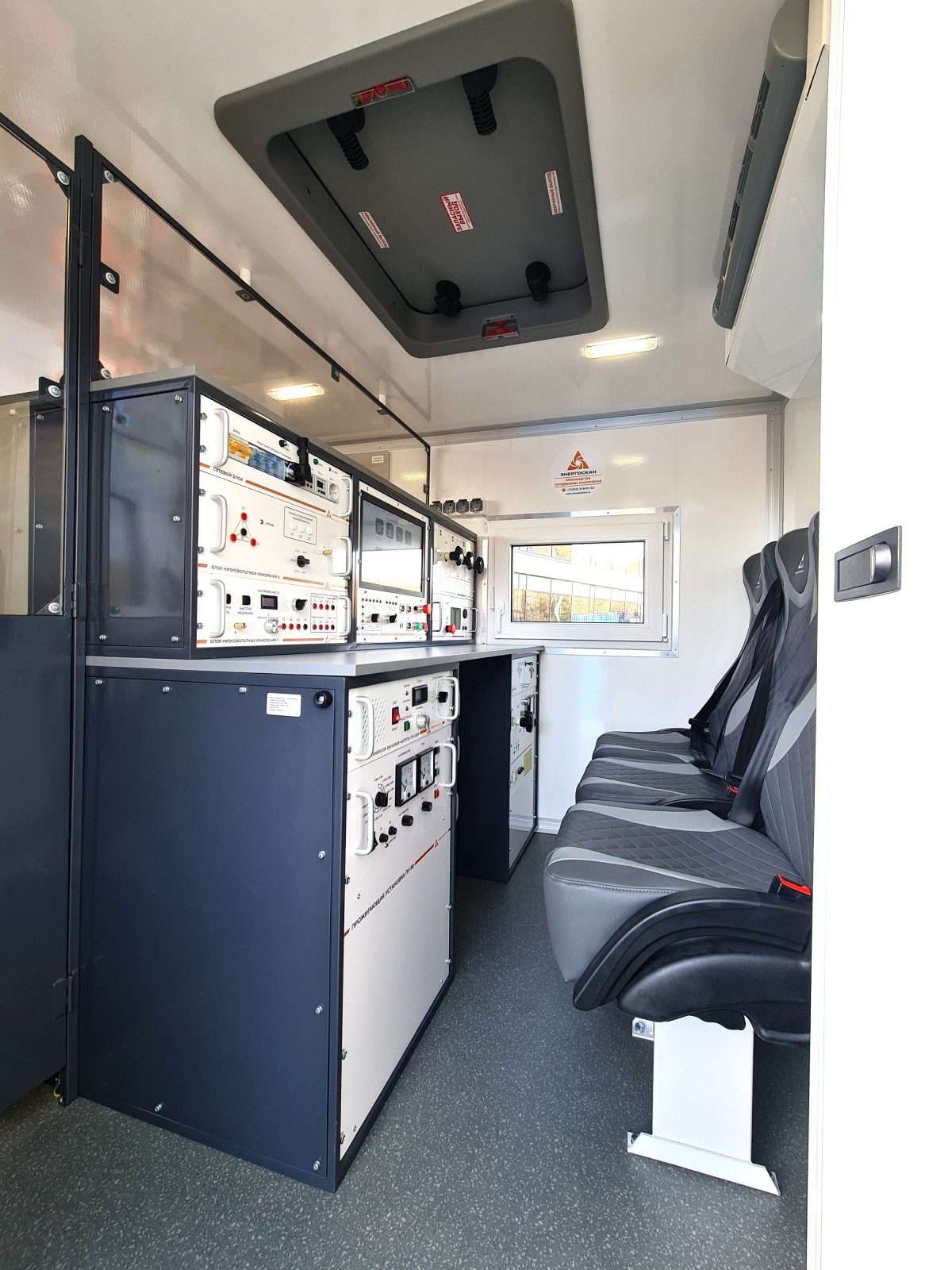

Стол-стойка

Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора.

Тип стойки: Eurodesk. Стойка выполнена в 19-дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола.

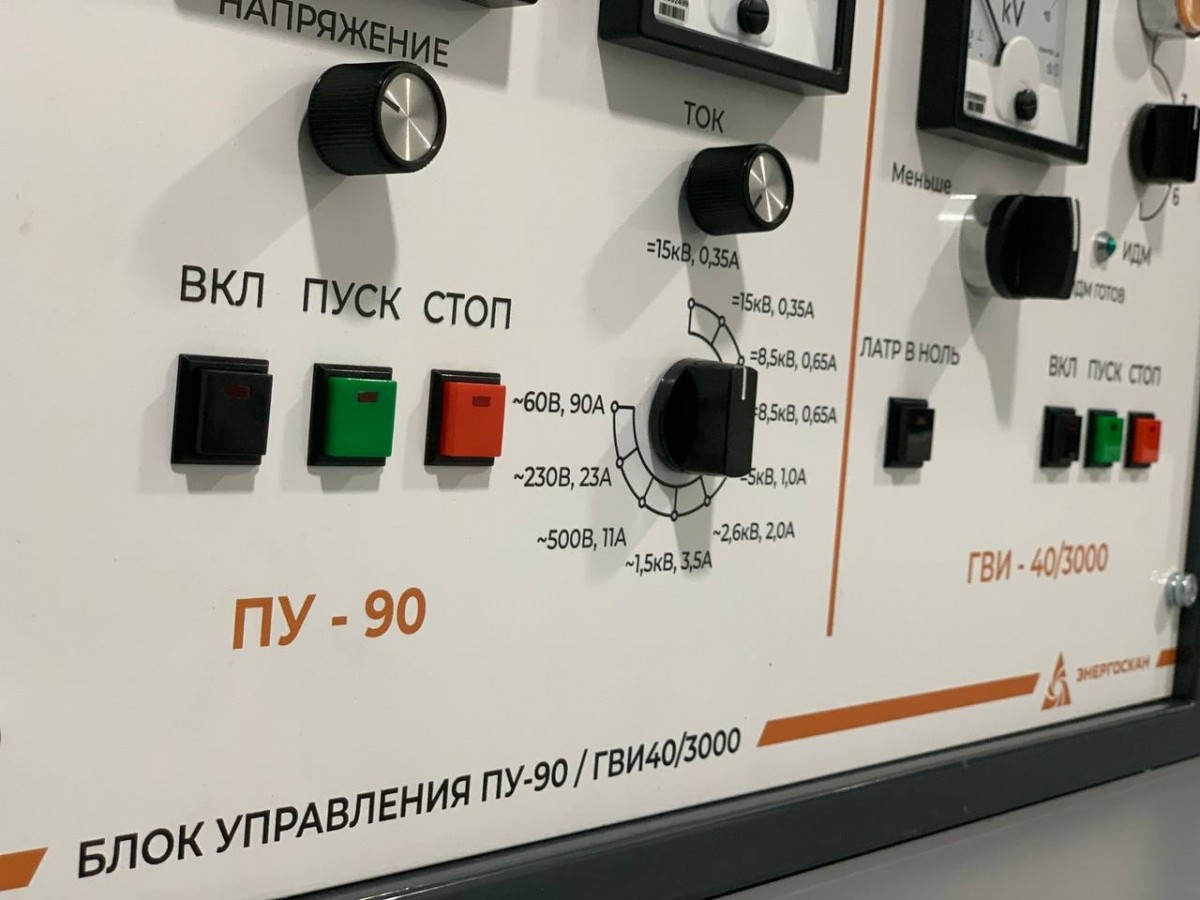

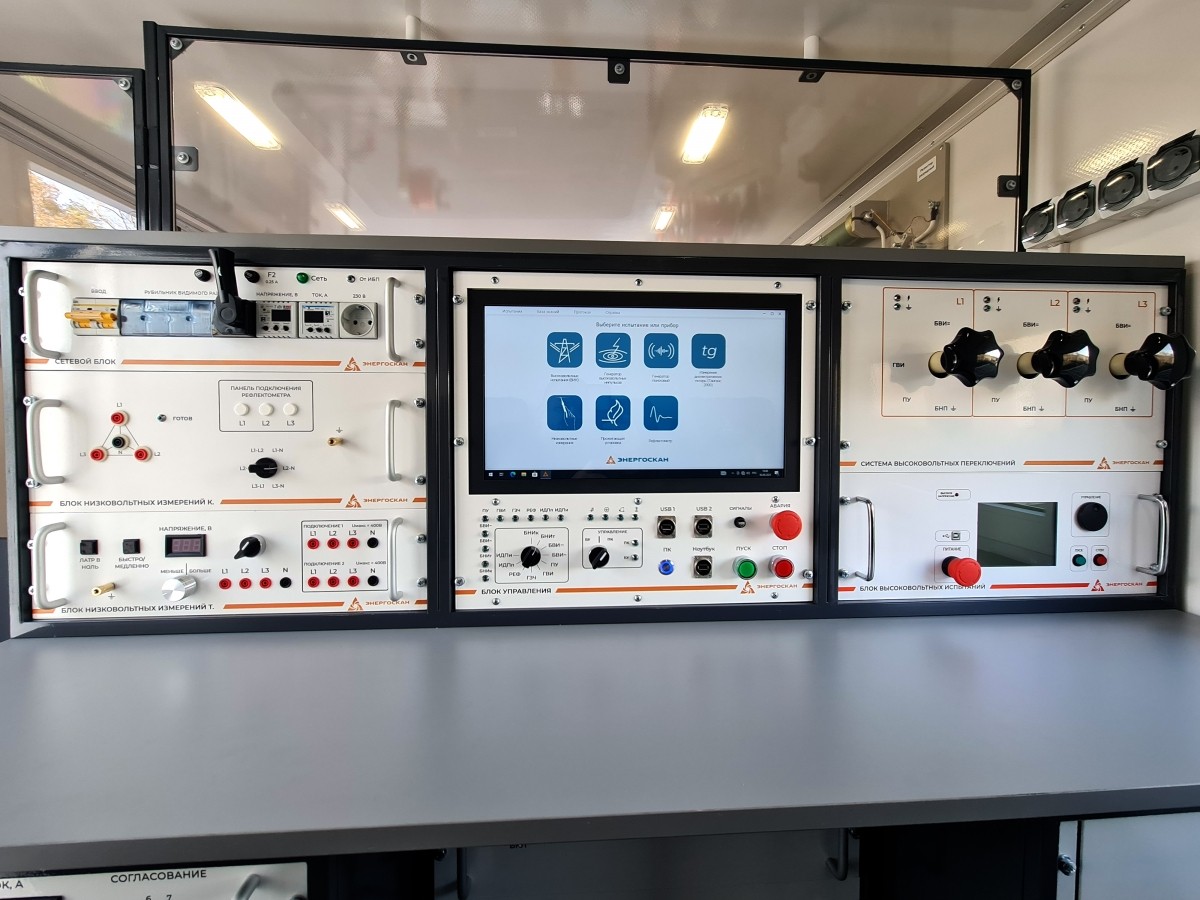

Блоки управления и безопасности

• Блок управления;
• Сетевой блок;
• Блок низковольтных подключений кабельный;
• Блок низковольтных подключений трансформаторныйц

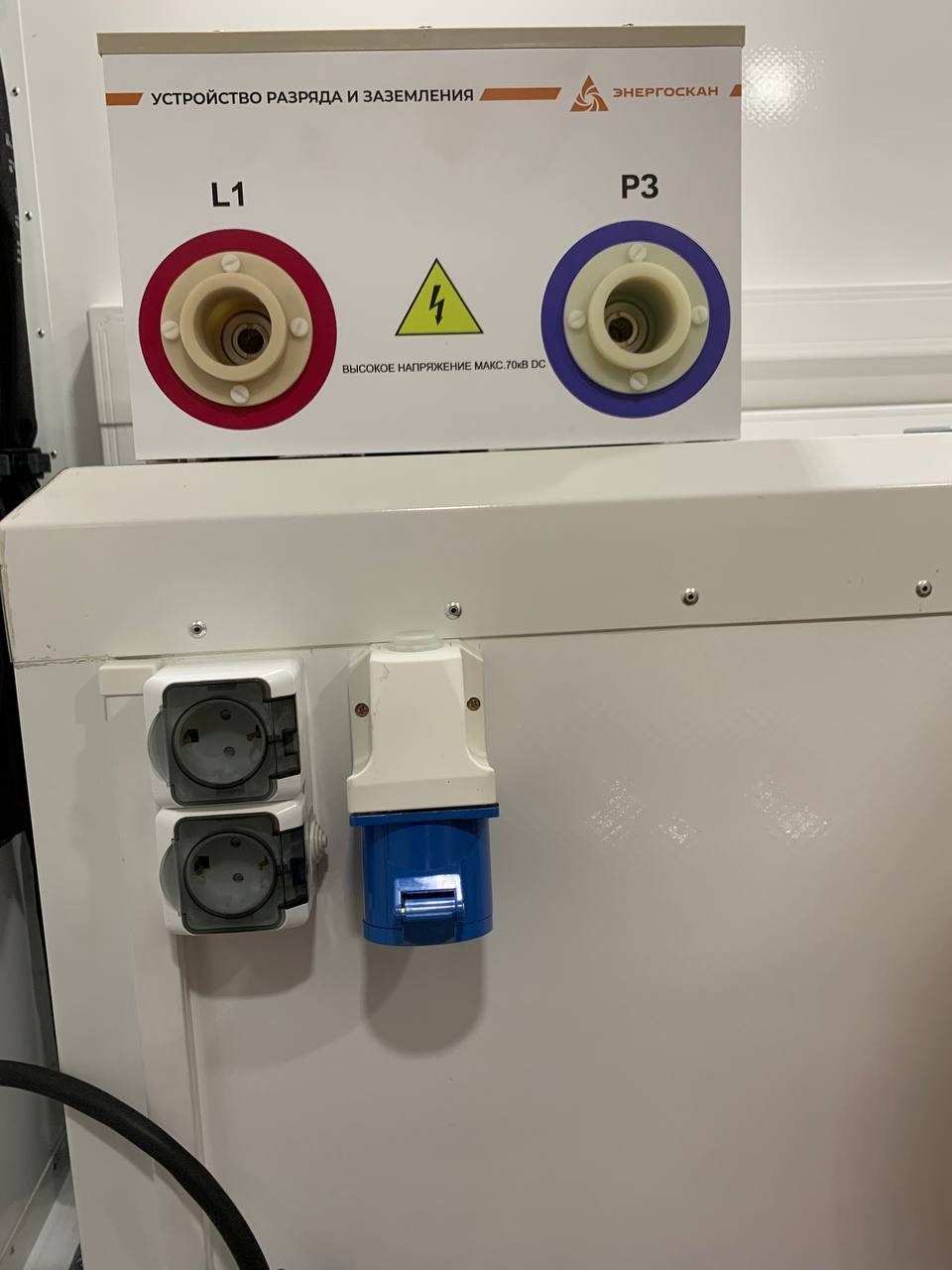

• Блок подключения с устройством разряда и заземления;

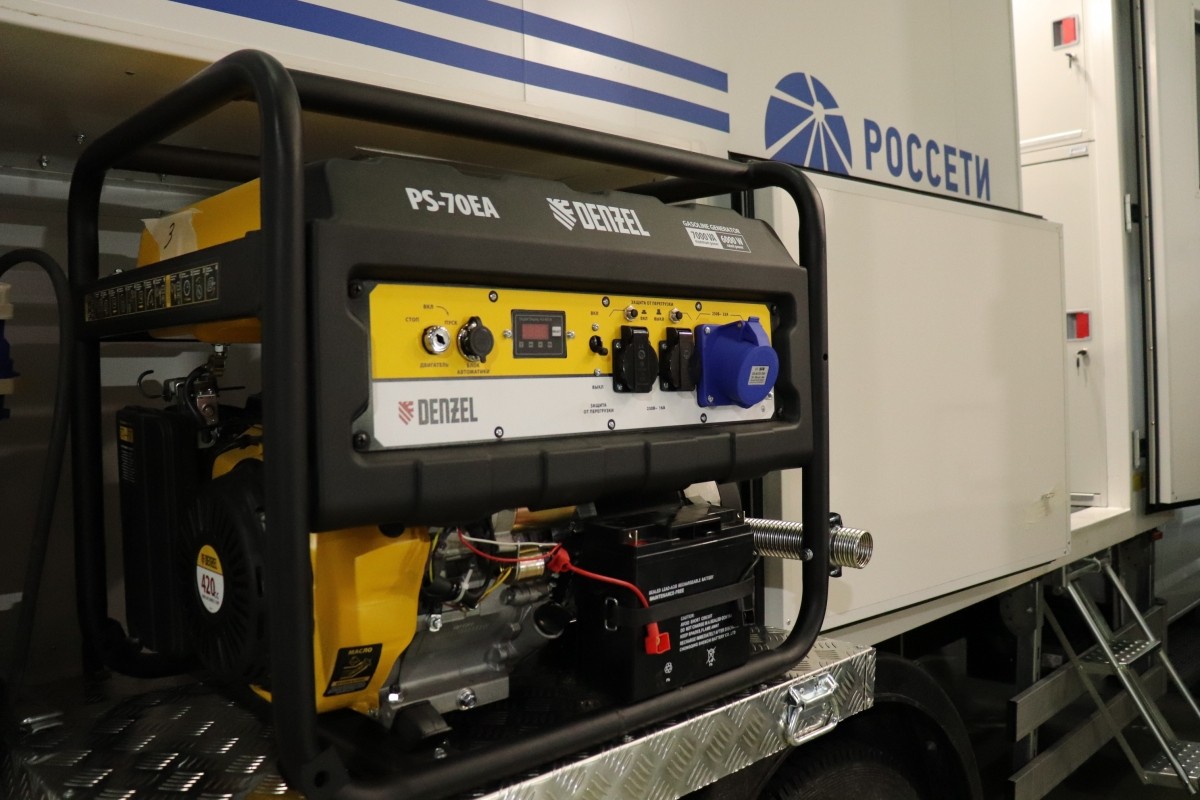

• Устройство оперативного питания систем;
• Блок автоматических выключателей;
• Блок контроля заземления;
• Разделительный трансформатор;
• Полуавтоматическая система переключений (1Ф);
• Система безопасности и сигнализации.

Блок высоковольтных испытаний

ВИУ-100/70

• Номинальное напряжение питания - 220В;
• Максимальное напряжение (50 Гц)- 100 кВ;
• Максимальное выпрямленное напряжение – 70 кВ;
• Выходная мощность  – до 12кВА (длительно)/20 кВА (кратко);
• Тип изоляции высоковольтного трансформатора – элегаз;
• Погрешность измерений - 3 %;

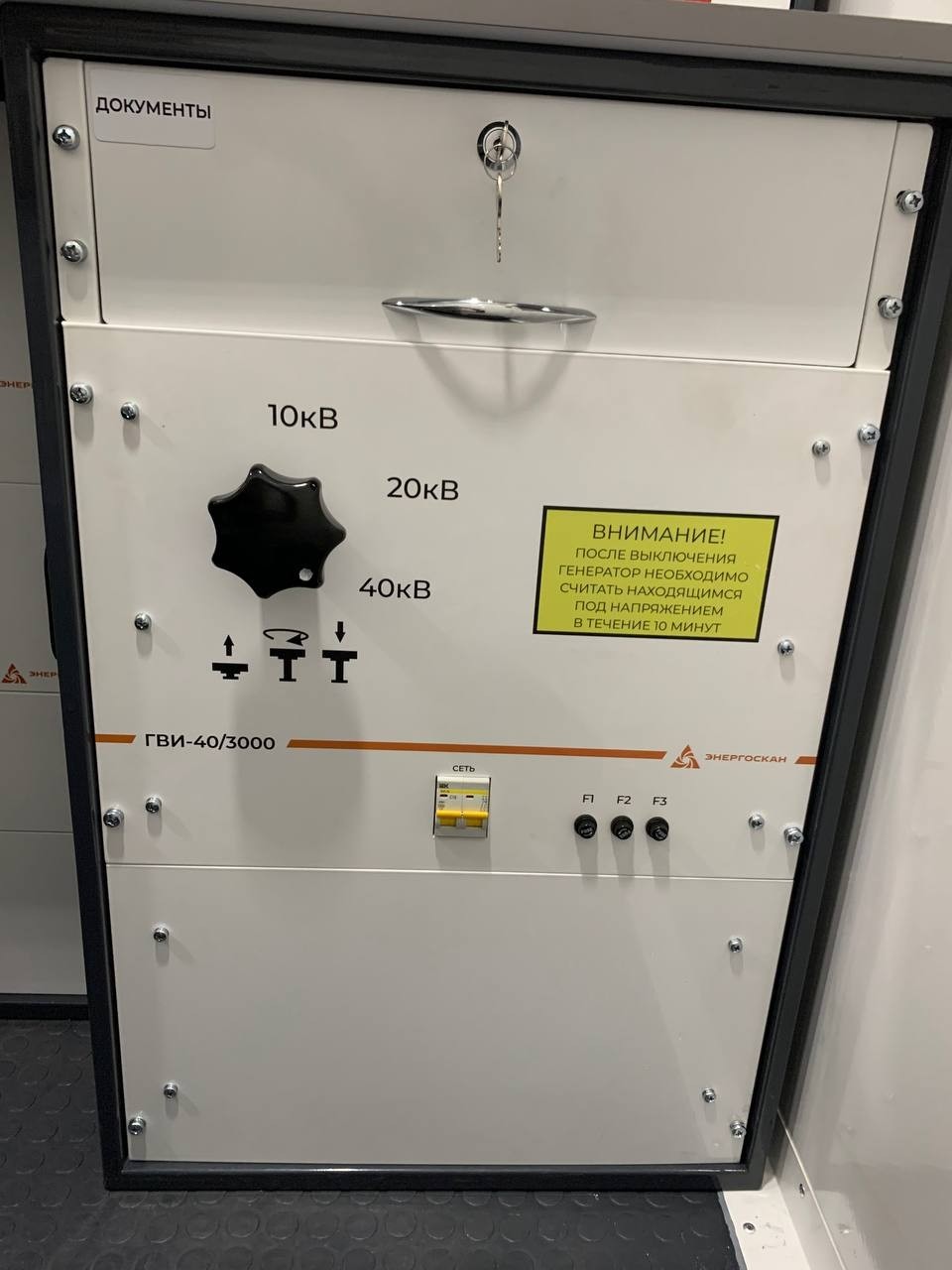

Генератор высоковольтных импульсов

ГВИ-40/3000

• Номинальное напряжение питания - 220В
• Максимальная потребляемая мощность – 3,5 кВА
• Максимальное напряжение – 40 кВ
• Количество ступеней – 3 (10,20,40 кВ)
• Максимальная запасаемая энергия - 3000 Дж
• Периоды следования импульсов – 3 и 6 сек, одиночный

• Питание -  220(+-10%)/ 45-60Гц
• Максимальная потребляемая мощность – 5,75 кВА
• Максимальное напряжение - 15 кВ DC ;
• Максимальный ток – 90А
• Количество ступеней – 8шт.

 Рефлектометр

РЕЙС-305

• Диапазоны расстояний – от 0 до 51 км
• Напряжение импульса – от  7В до 25В
• Частота дискретизации - 200 МГц
• Внутренняя память – 500 рефлектограмм;

Поисковый комплект

 CSL-10

• Индикация – TFT цветной дисплей (800 x 470 точек)
• Диапазон частот сигнала: 80-1500 Гц
• Усиление – 80 дБ
• Погрешность ОМП – 0,1 м
• Время работы от АКБ- 9 ч
• Защита – IP54

Генератор стационарный:

• Частоты: 1024/2048 (Гц)
• Вых. мощность –  2500 Вт
• Макс. вых. ток – 50 А

Генератор переносной:

• Частоты: 273/2187,5/6562,5 /26250 (Гц)
• Вых. мощность –  10 Вт

Приемник :

• Частоты: 273/1024/2048/2187,5/6562,5 /26250Гц
• Максимально определяемая глубина залегания трассы 6м
• Точность определения глубины1 ±5%+10 см
• Точность отыскания 10см
• Время работы от АКБ – 20 ч
• Масса приемника – 0,65 кг

Блок измерения диэлектрических потерь

с Тангенс-2000

Блок  ИДП обеспечивает измерение емкости и тангенса угла диэлектрических потерь объектов испытаний при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых измерителем Тангенс-2000.

Блок ИДП включает в себя:

• Блок управления Тангенс-2000;
• Блок преобразователя Тангенс-2000;
• Трансформатор ОЛ-1/10 У3;
• Набор кабелей и аксессуаров Тангенс-2000;
• Переключатель высоковольтный «ПРЯМАЯ-ИНВЕРСНАЯ».

 Особенностью измерителя Тангенса-2000 является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации. Данные из измерительного блока в модуль индикации передаются с помощью радиоканала. Так же измеритель имеет высокую помехозащищенность.

Блок ИДП позволяет проводить измерение по «прямой» и «инверсной» («перевернутой») схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

Переключение происходит в переключателе высоковольтном «ПРЯМАЯ-ИНВЕРСНАЯ». Переключатель позволяет после запуска испытания в режиме ИДП произвести переключение схемы измерения без повторной коммутации высоковольтных проводников.

 Технические характеристики Тангенс-2000:

• Номинальное напряжение питания - 220В
• Максимальное напряжение – 10кВ
• Автоматизация процесса измерения - Полная
• Диапазон измерения tg d - 1×10-5...1,000
• Диапазон измерения ёмкости - 10...340×103 пФ
• Измерительное напряжение – от 1 до 10кВ
• Пределы основной погрешности tg d - ±(2×10–4+0,01×tgdХ)
• Пределы основной погрешности С - ±(0,5пФ+0,005C)

Измеритель параметров силовых трансформаторов

• Измерение переменных токов – от 0,002 до 20А;
• Измерение переменных напряжений – от 0,5 до 500 В;
• Измерение активных мощностей, – от 0,44 до 4400 Вт;
• Измерение частоты – от 45 до 55Гц;
• Измерение коэффициент мощности от -1 до +1.
• Диапазон рабочих температур от -15С до +55С

• Диапазон измерения сопротивления - 1 мкОм…100 кОм
• Измерительный ток – до 40 А
• Функция размагничивания - да

Стойка подключений к БНИ

Лаборатория оборудована отдельно стоящей стойкой подключения кабелей к блоку БНИ в высоковольтном отсеке.

В стойке расположены разъёмы подключения кабелей низковольтных испытаний и внешнего питания трёхфазного автотрансформатора. Все кабели низковольтных испытаний имеют защиту плавкими вставками 10А от превышения максимального тока и напряжения 400В. Плавкие вставки сгруппированы возле соответствующих разъёмов.

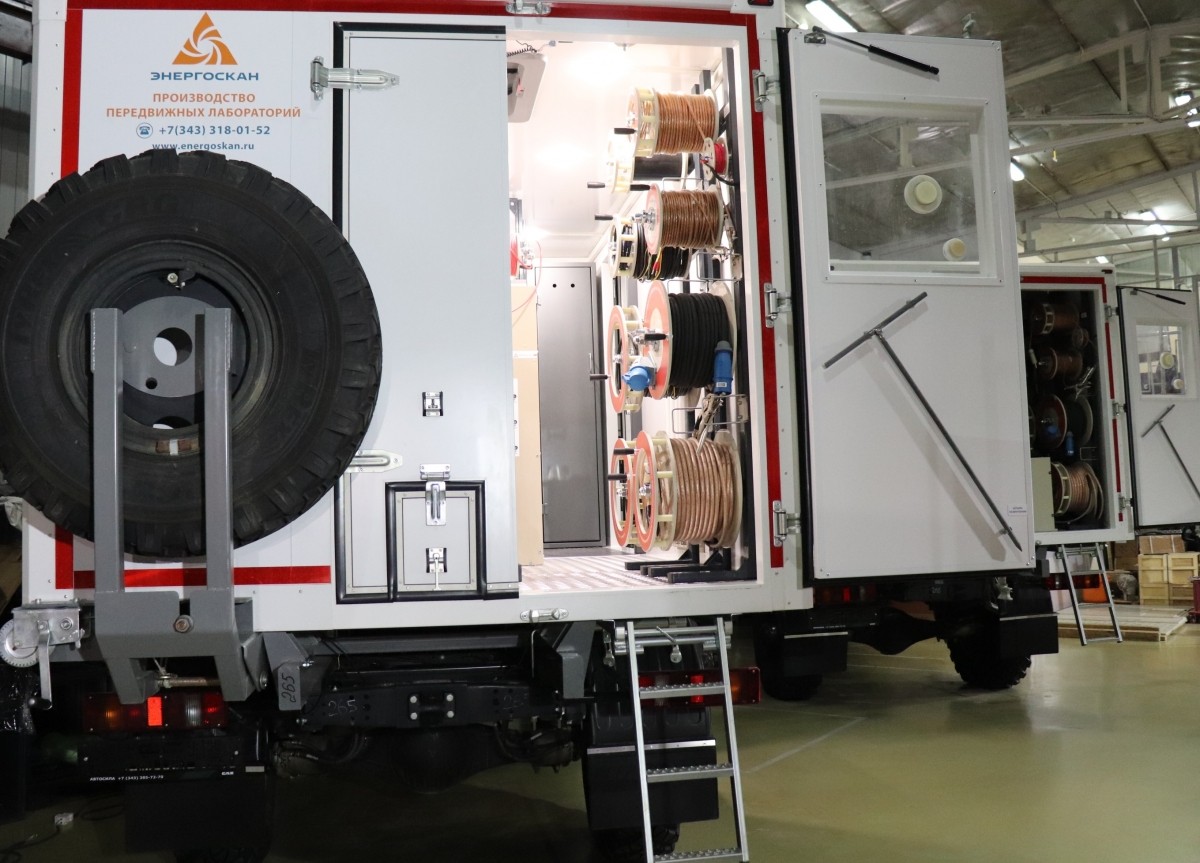

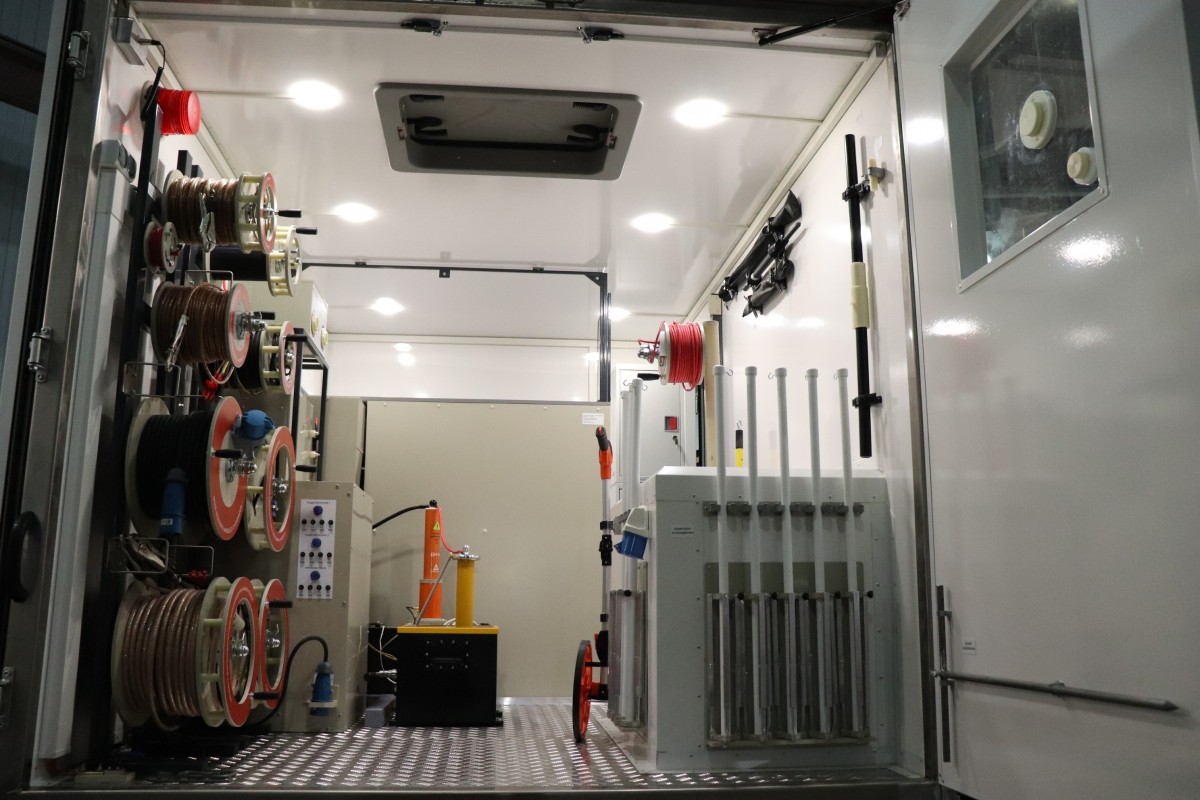

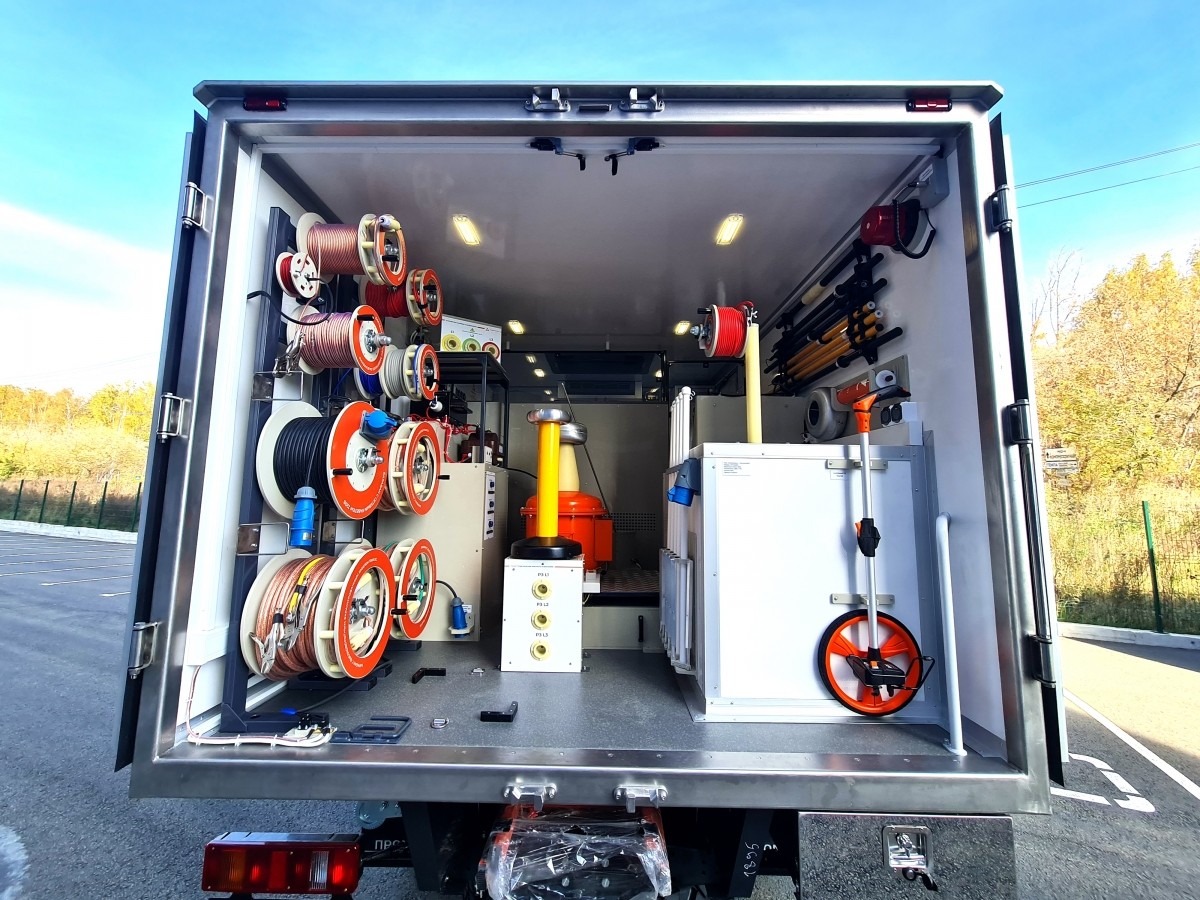

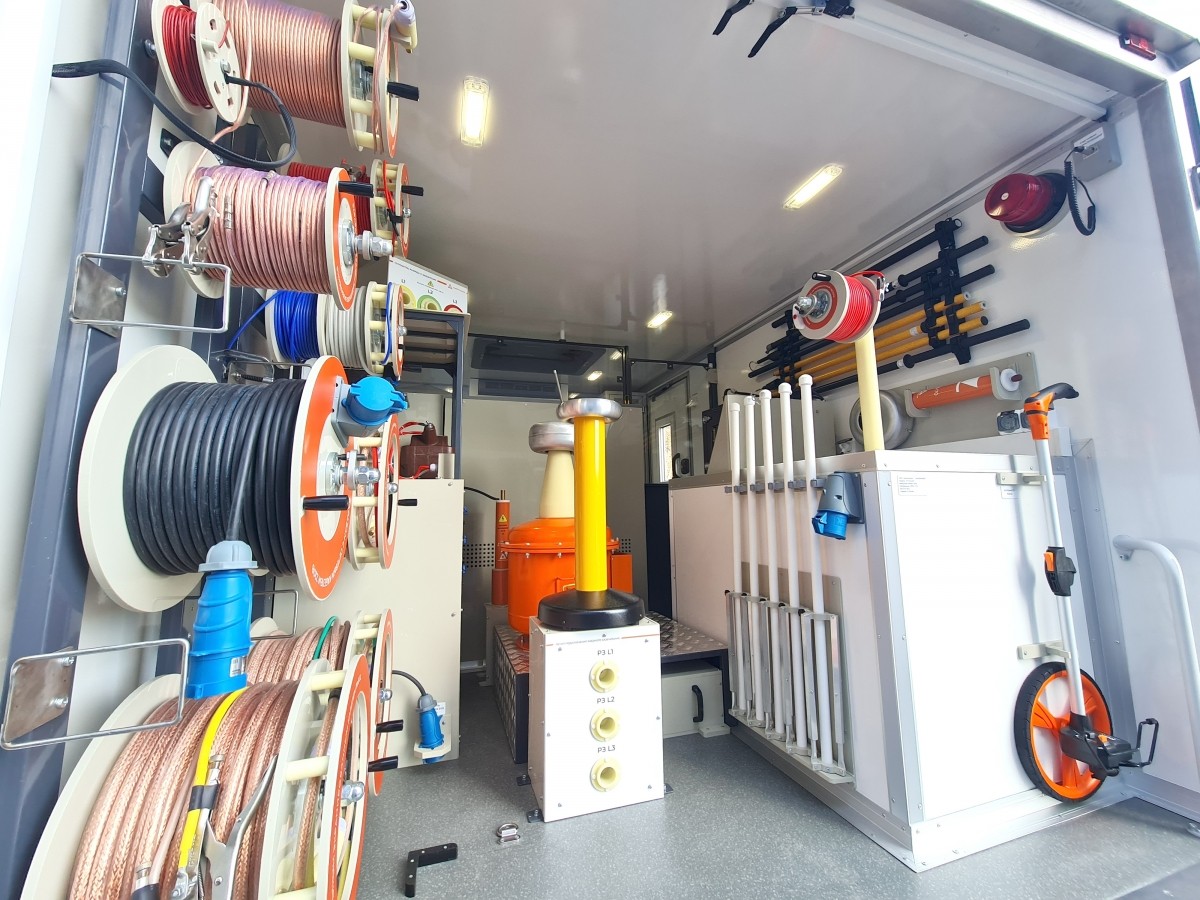

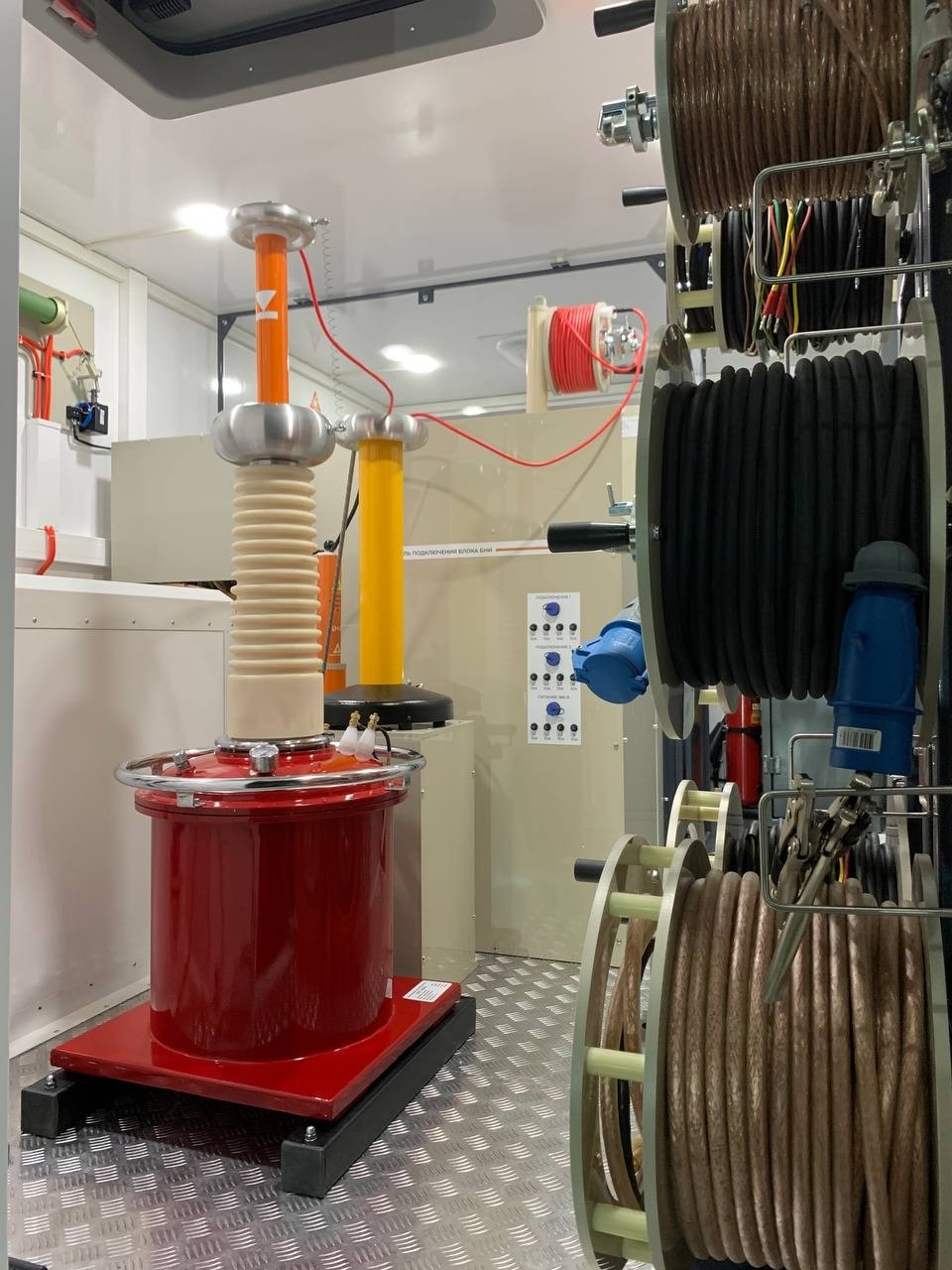

Система кабельных барабанов и кабелей

Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями:

• Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70кВ – 30м;
• Барабан с сетевым кабелем – 30м;
• Барабан с кабелем рабочего заземления 10мм2 –30м;
• Барабан с кабелем защитного заземления 16мм2 (с клипсами токосъема) – 30м;

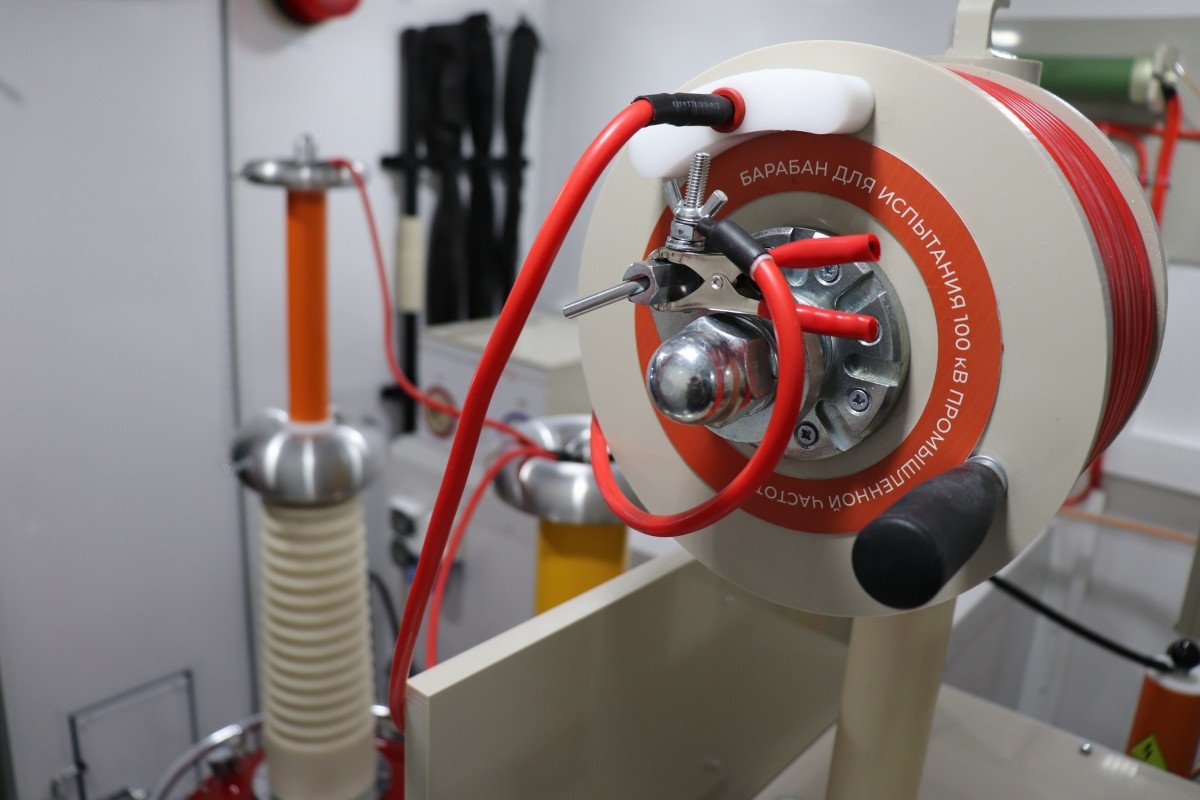

• Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода);
• Катушка с проводом контрольного заземления – 25м;
• Барабан с гибким кабелем для подачи трёхфазного питания на блок низковольтных измерений – 30м;
• Барабан  «Кабель ВП» для Блока ИДП – 1шт.;
• Барабан «Кабель Сх» для Блока ИДП – 1шт.;
• Барабан «Кабель Э» для Блока ИДП -1шт.;
• Барабан с гибким 4х жильным кабелем для низковольтных измерений с зажимами типа «крокодил» - 2x30м;

Дополнительное оборудование

• Комплект СИЗ: Каски-2шт, перчатки-2 пары, боты - 2 пары, диэлектрический коврик - 1шт., указатель напряжения до 1кВ - 1 шт, указатель напряжения до 35кВ - 1 шт, ШО10 -1 шт, ШО35 -1 шт.);
• Мегаомметр Е6-32;
• Стойки для вывешивания кабеля - 5 шт.;
