Измеритель параметров силовых трансформаторов СЭИТ-4М-К540

Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

Производитель: Челэнергоприбор
Гарантия: 18 месяцев
Госреестр РФ: 75782-19

Цена

481 200 руб.

0 руб.

Задать вопрос

Отправить заявку

Описание Тех. характеристики Программы

Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.

Управление измерителем СЭИТ-4М-К540 осуществляется по оптическому или Bluetooth интерфейсу при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.

Функции

Измерение потерь и тока ХХ.
Измерение потерь и напряжения КЗ.
Определение коэффициента трансформации и группы соединения обмоток.
Измерение сопротивления обмоток постоянному току.
Формирование протокола испытаний.

Особенности

Межповерочный интервал 5 лет.

Параметр	Значение
Диапазон измерения по току, А*	0 ... 10
Диапазон измерения по напряжению, В	0 ... 400 (700**)
Диапазон измерения сопротивления, Ом	0,00001 ... 200
Диапазон измерения частоты, Гц	45 - 55
Пределы допускаемой основной приведенной погрешности измерения тока, %	± 0,2
Пределы допускаемой основной приведенной погрешности измерения напряжения, %	± 0,2
Пределы допускаемой основной приведенной погрешности измерения мощности, %	± 0,2
Пределы допускаемой основной приведенной погрешности измерения сопротивления, %	± 0,5
Пределы допускаемой основной погрешности измерения частоты, Гц	± 0,05
Габаритные размеры, мм, не более	360 х 300 х 165
Масса без измерительных проводов, не более	7,5 кг
Питание	от сети переменного тока (220 ± 22) В

Примечание:

* при использовании блока трансформаторов тока ЧЭП3905, который приобретается отдельно, диапазон измерений по току может быть расширен до 60 А
** на пределе 700 В погрешность не нормируется

Ссылка для скачивания программного обеспечения для ОС Windows: СЭИТ-4М-К540.

Основная комплектация

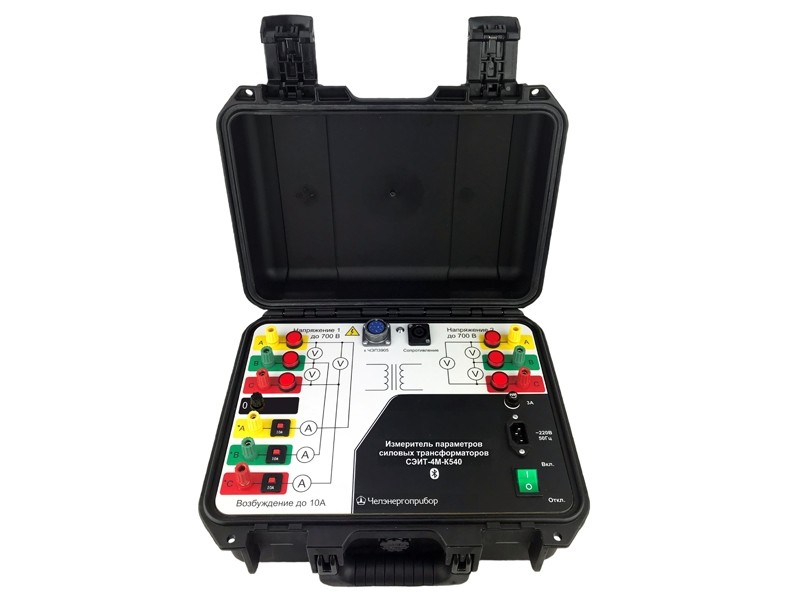

Измерительно-вычислительный блок

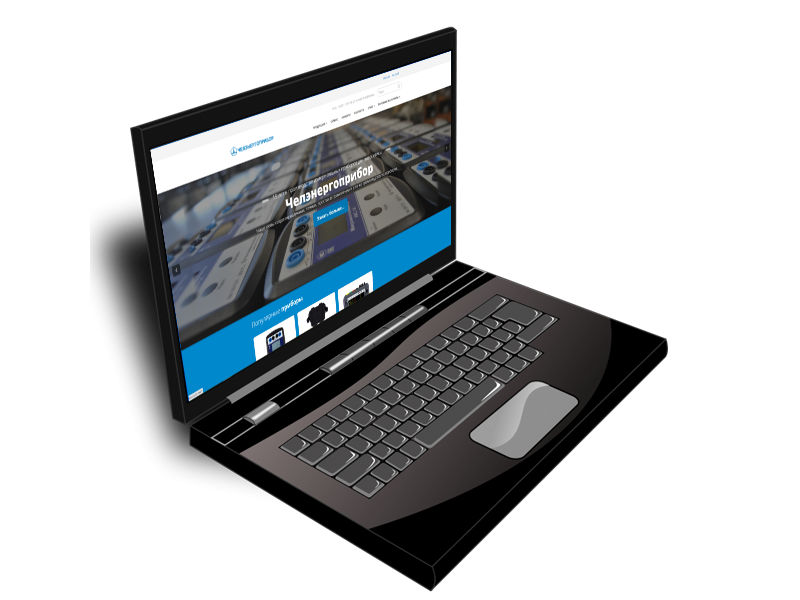

Ноутбук для управления ИВБ

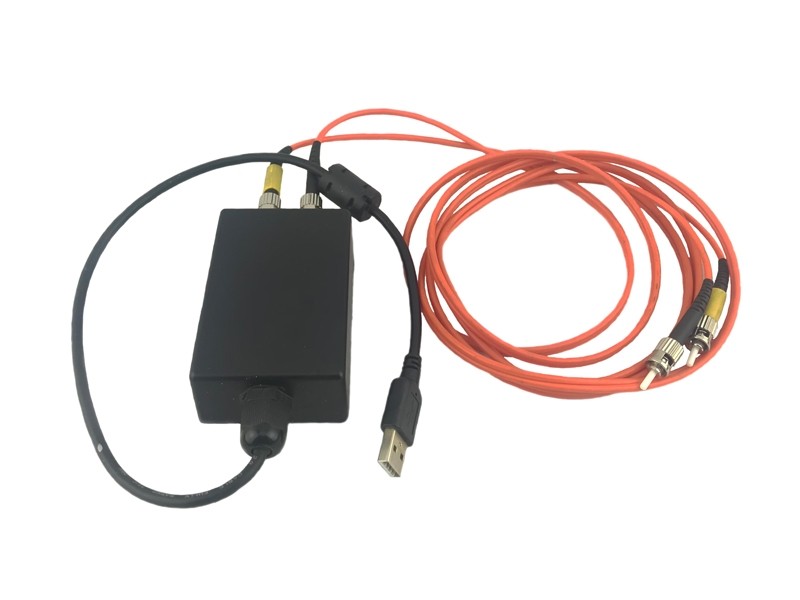

Оптический патчкорд длиной не менее 2 м и переходник оптика-USB

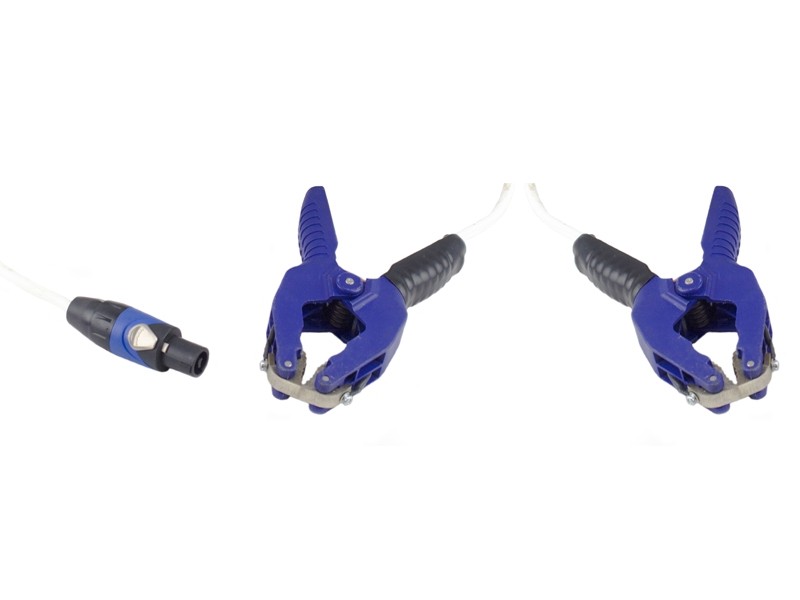

Комплект измерительных проводов длиной 5 м с зажимами типа "крокодил" с шириной схвата до 55 мм и одним общим разъемом (для измерения сопротивления)

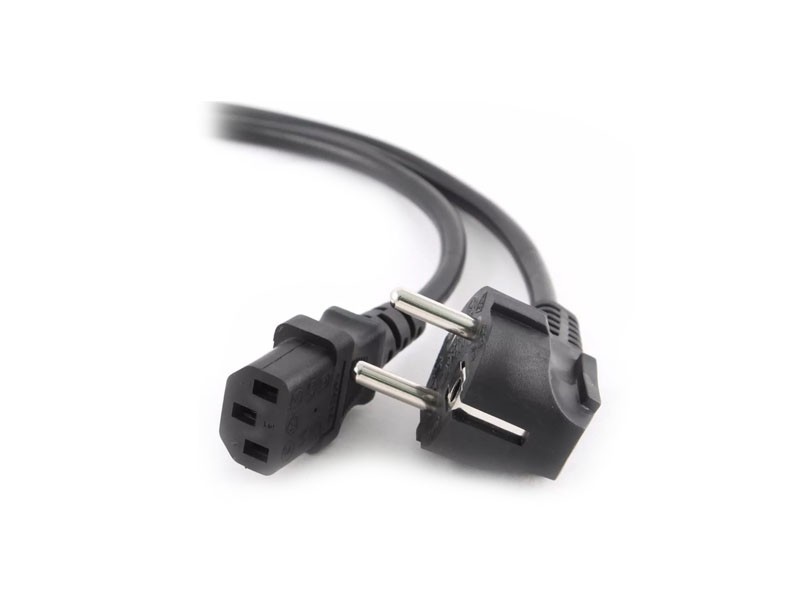

Сетевой провод питания
Компакт-диск с ПО
Руководство по эксплуатации и паспорт

Дополнительная комплектация

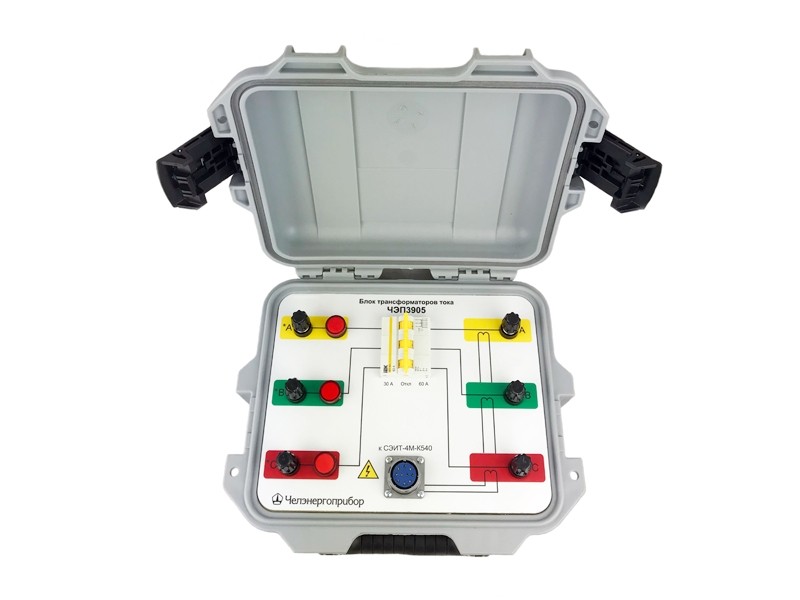

Блок трансформаторов тока ЧЭП3905 с соединительным кабелем ИВБ-БТТ и переходником для поверки БТТ
Комплект проводов 3 в 1 для подключения к трансформатору:

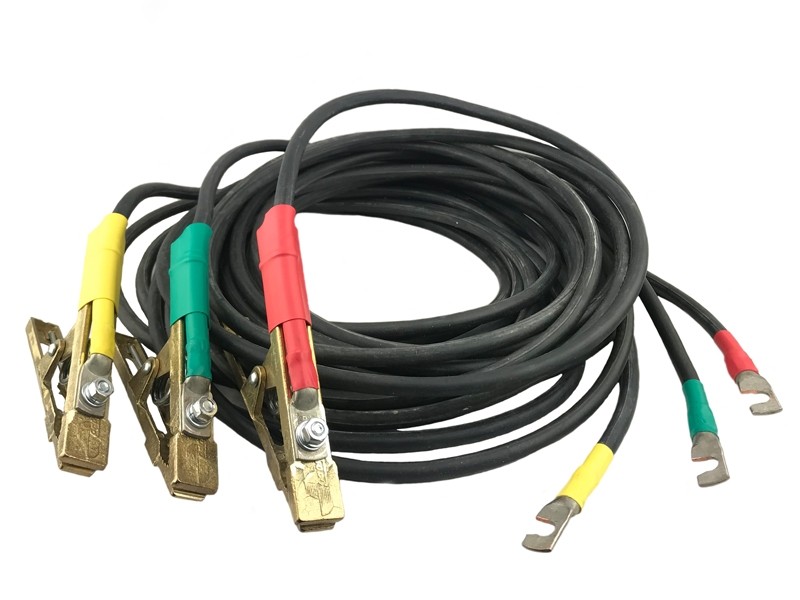

- Токоведущий провод сечением 16 мм2 длиной 5 м СЭИТ-трансформатор (3 шт)

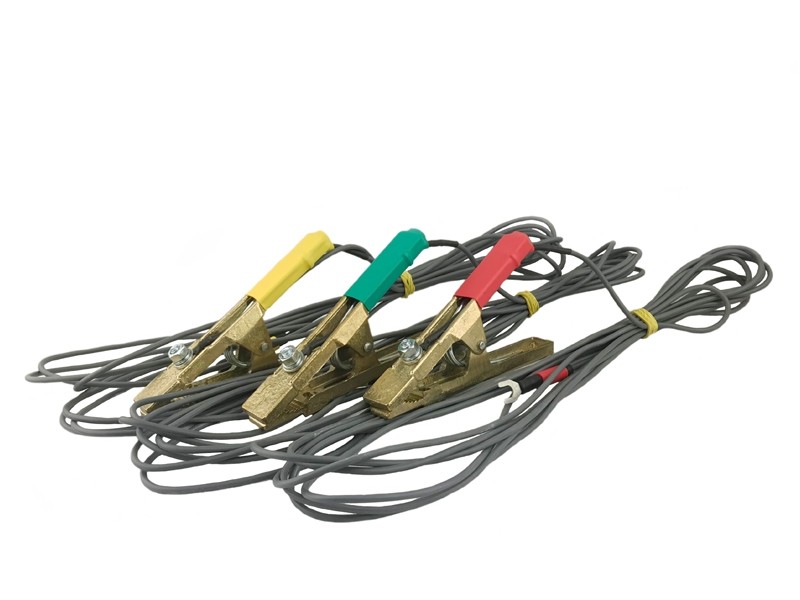

- Потенциальный провод сечением 1 мм2 длиной 5 м трансформатор-СЭИТ (3 шт)

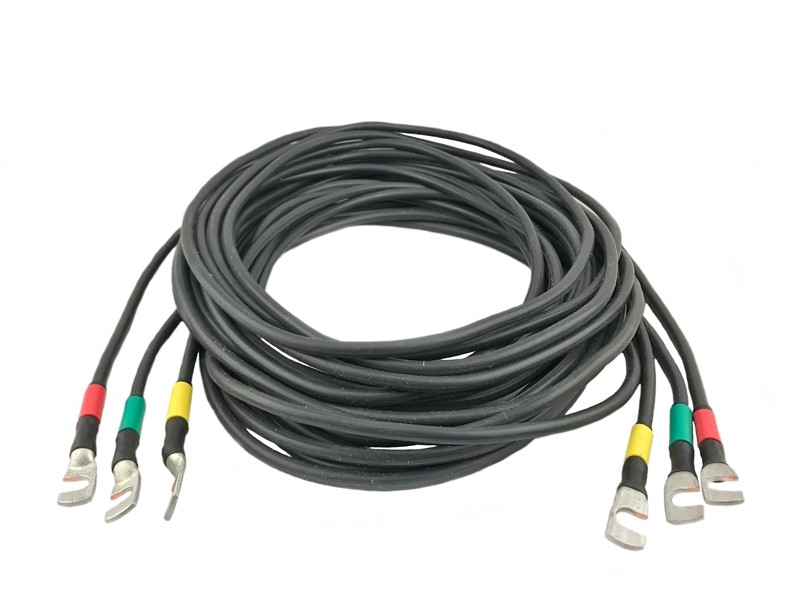

- Токоведущий провод сечением 6 мм2 длиной 5 м ЛАТР-СЭИТ (3 шт)

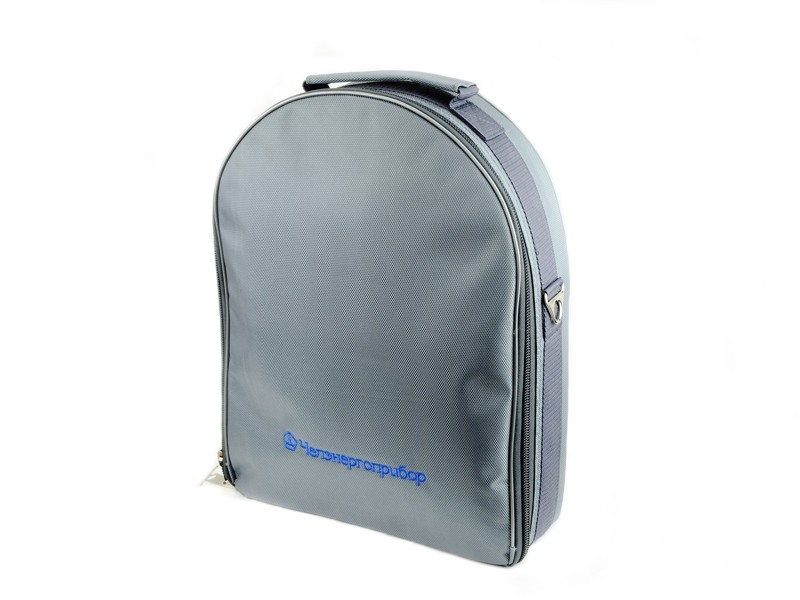

- Сумка для переноски проводов комплекта 3 в 1
